Meine ehemalige (!)





- nicht mehr in meinem Besitz -

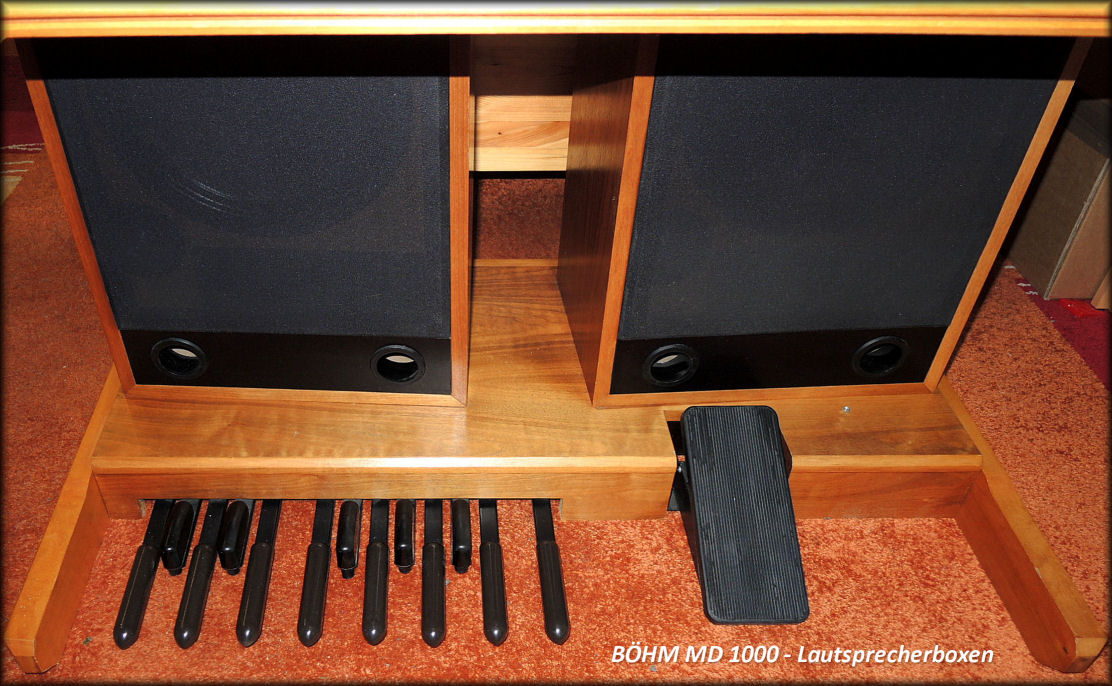

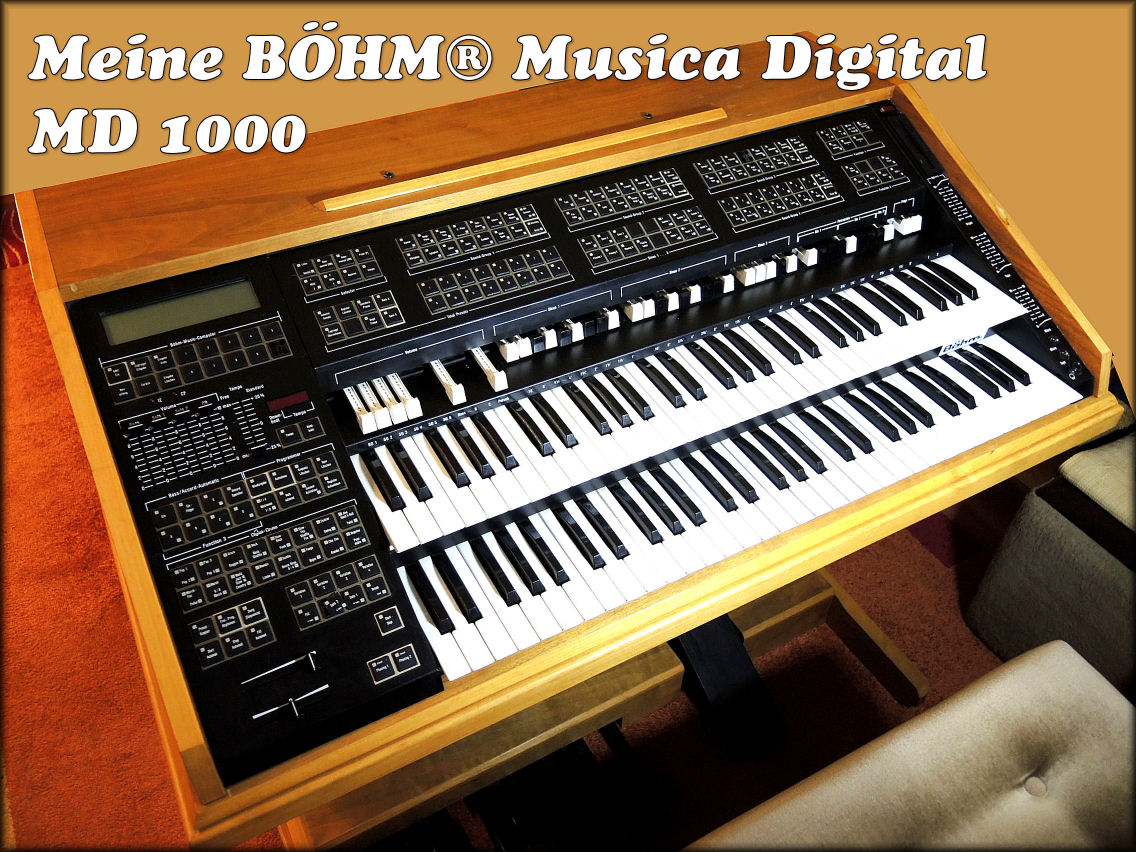

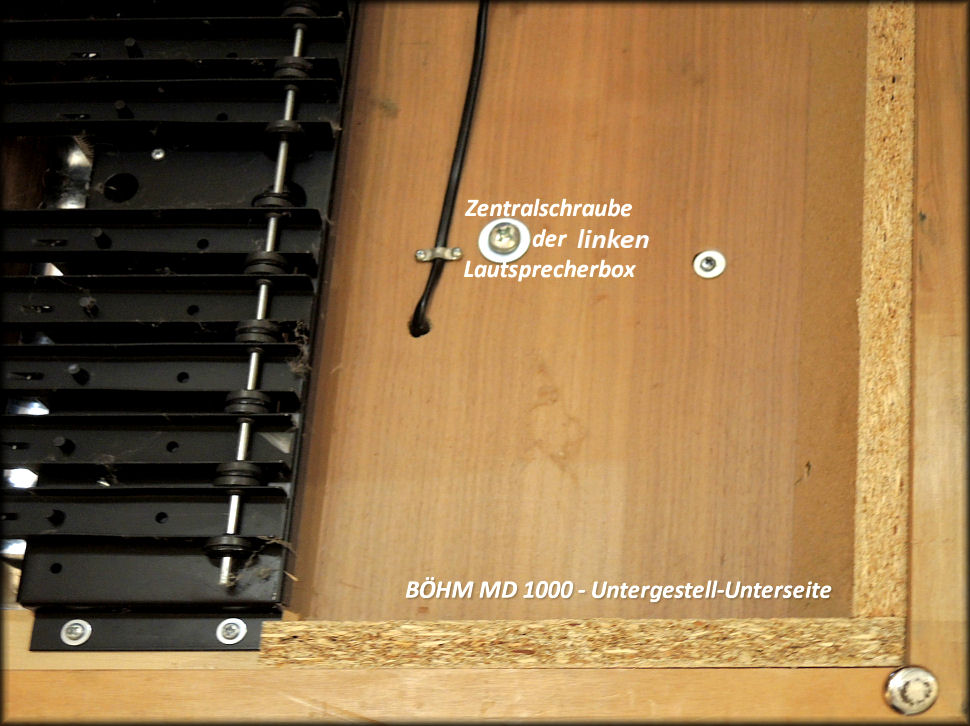

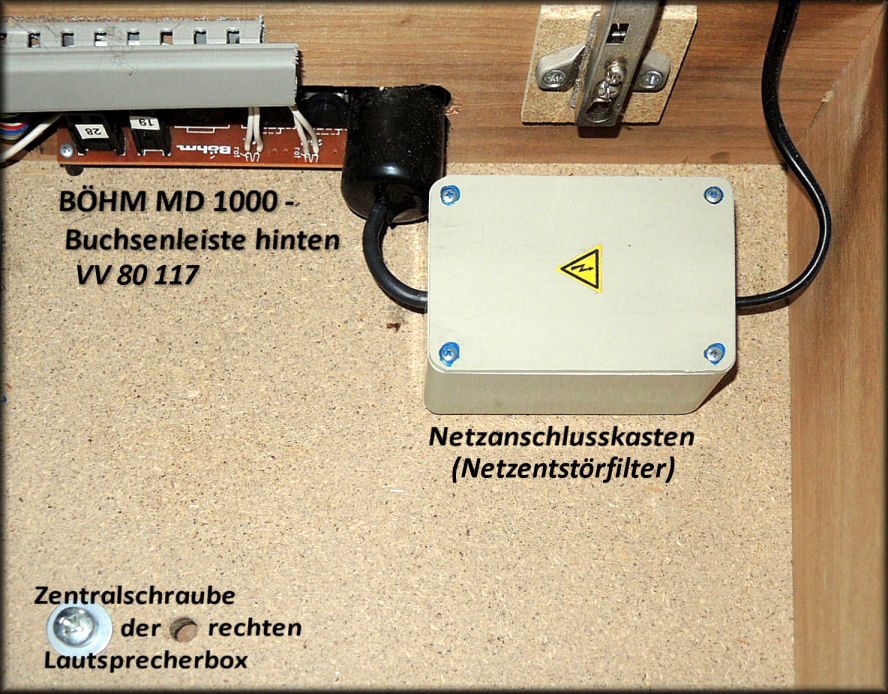

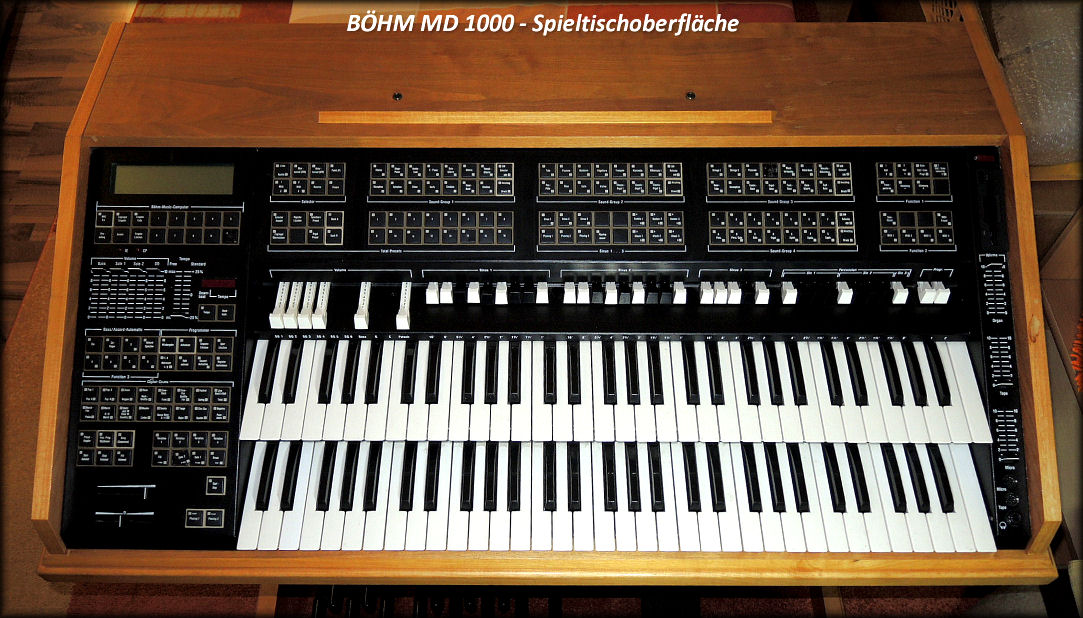

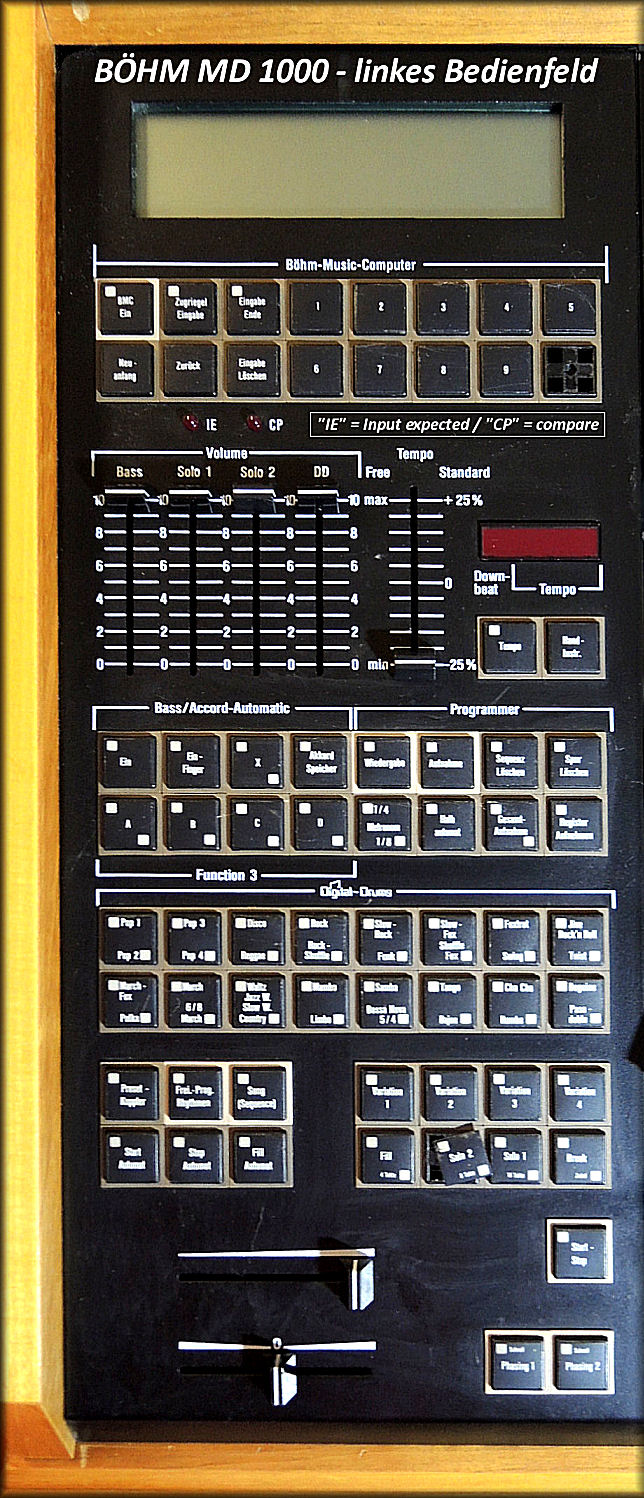

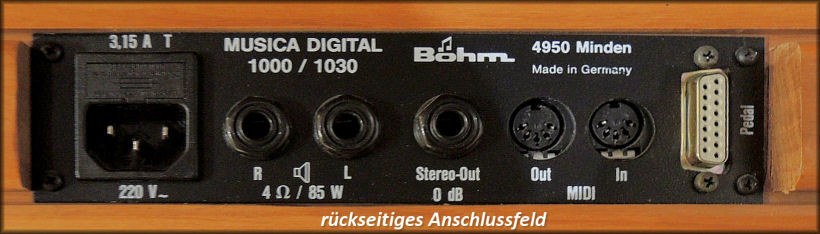

(Modell 1985/86  mit den Lautsprecherboxen im Unterteil, voll ausgestattet, aber noch kein "XL" oder "HDS")

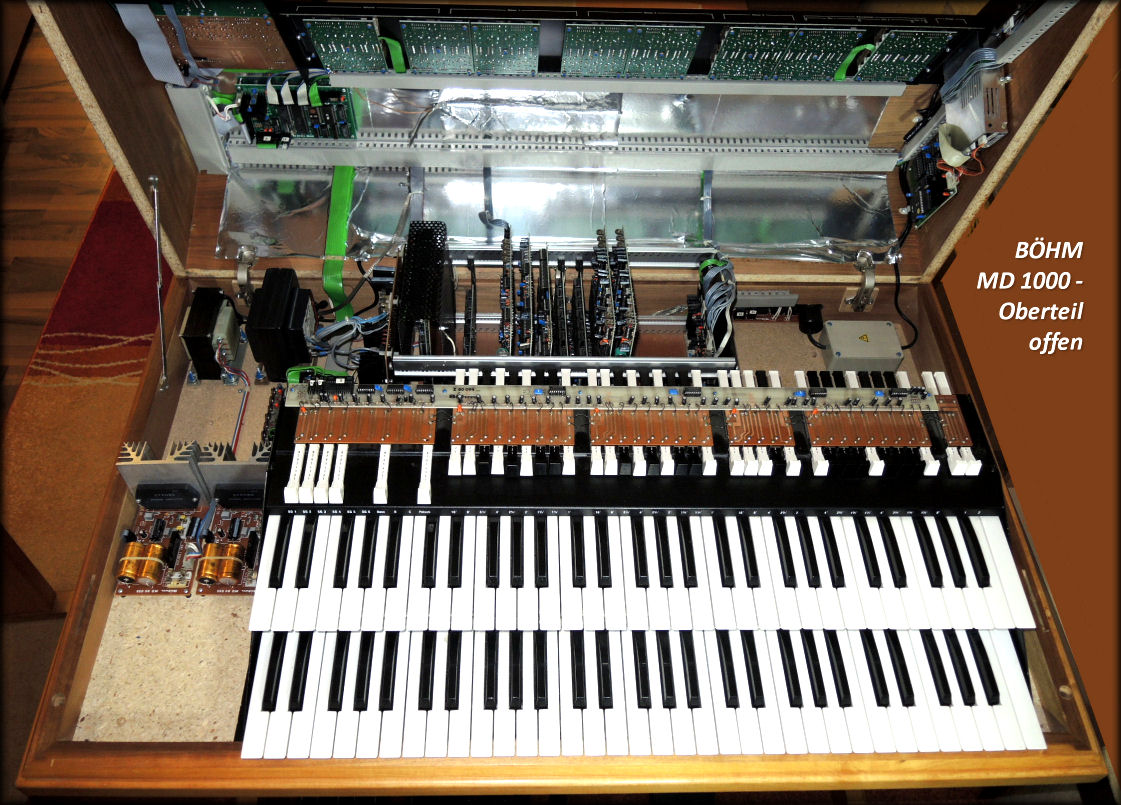

Als ich die Orgel zum ersten Mal öffnete, war ich erfreut über den übersichtlichen Aufbau,

die großzügigen Platzverhältnisse und die leicht nachvollziehbare Verkabelung der Komponenten.





Die Schilder mit den Bezeichnungen der Platinen habe ich zusätzlich angebracht, um mich schneller zurechtzufinden.

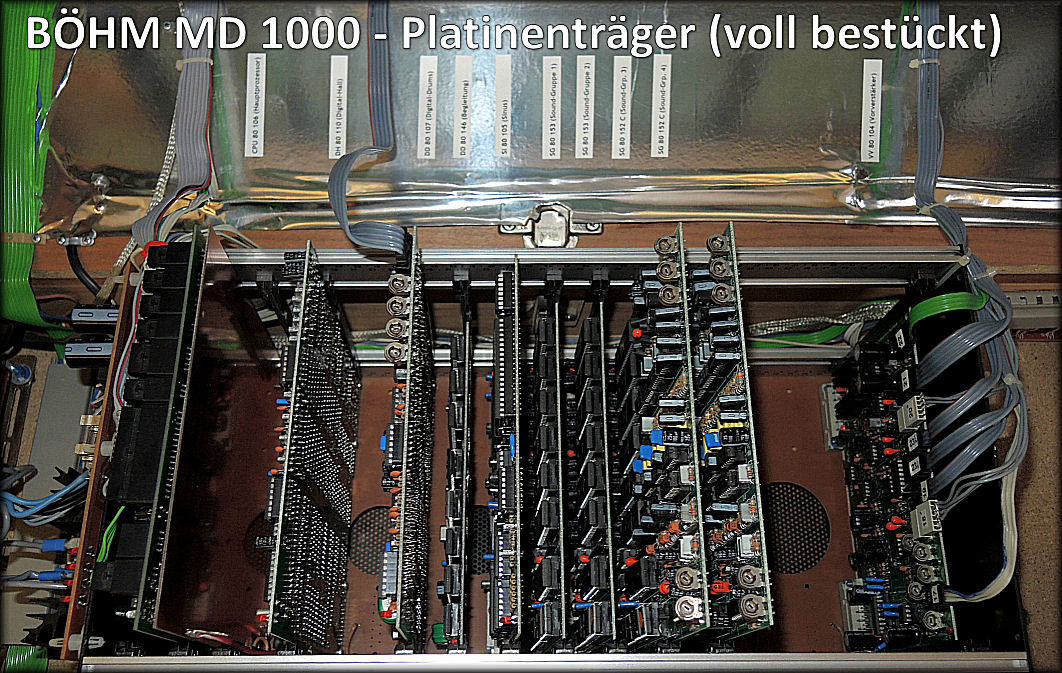

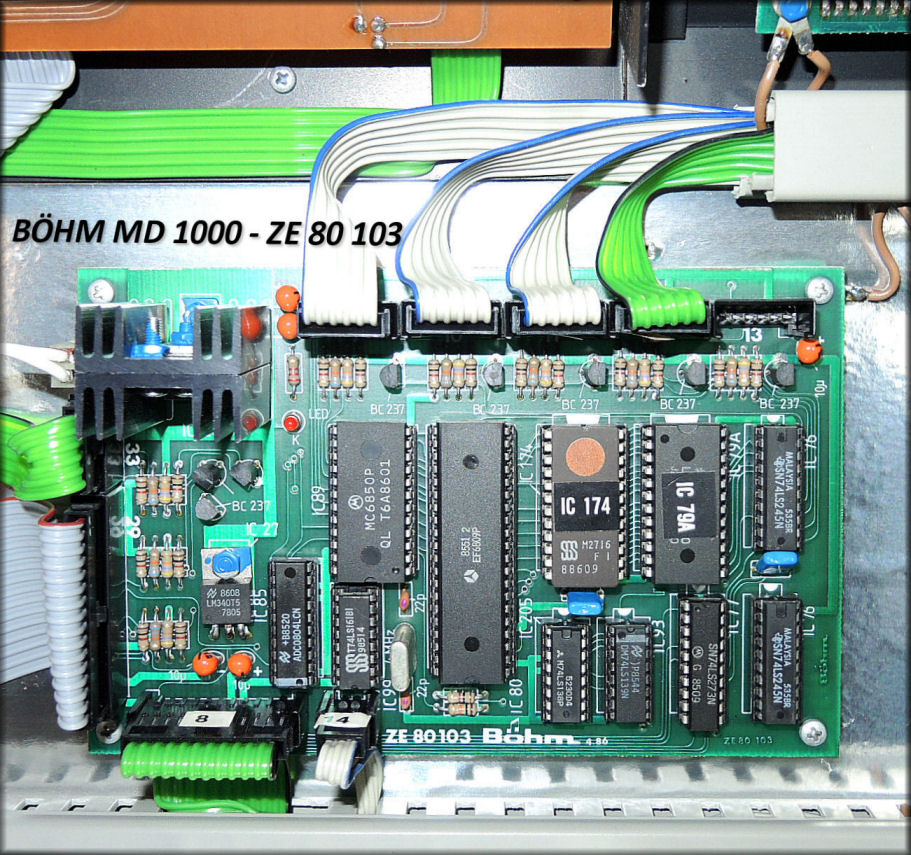

Im obigen Bild ist gut zu erkennen, dass (fast) jede Platine oben rechts eine (rote) LED hat,

an deren Leuchten man erkennen kann, dass die Platine mit Strom versorgt wird.

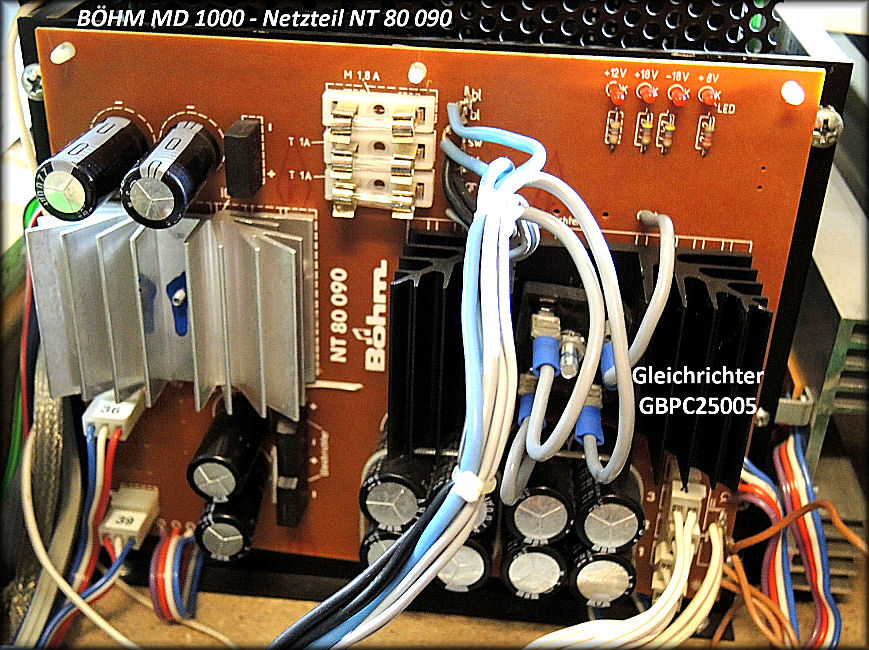

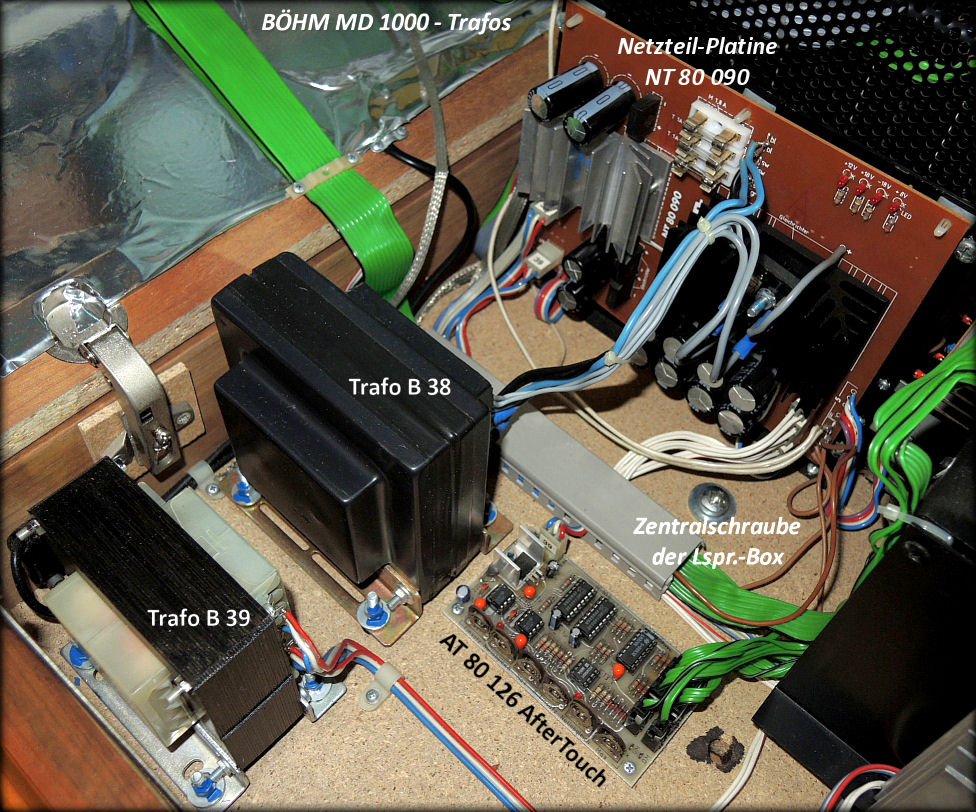

Die vier roten LEDs ganz vorne am oberen Rand der Netzteil-Platine müssen bei eingeschalteter Orgel

auf jeden Fall leuchten, da sie dann anzeigen, dass alle Versorgungsspannungen vorhanden sind.

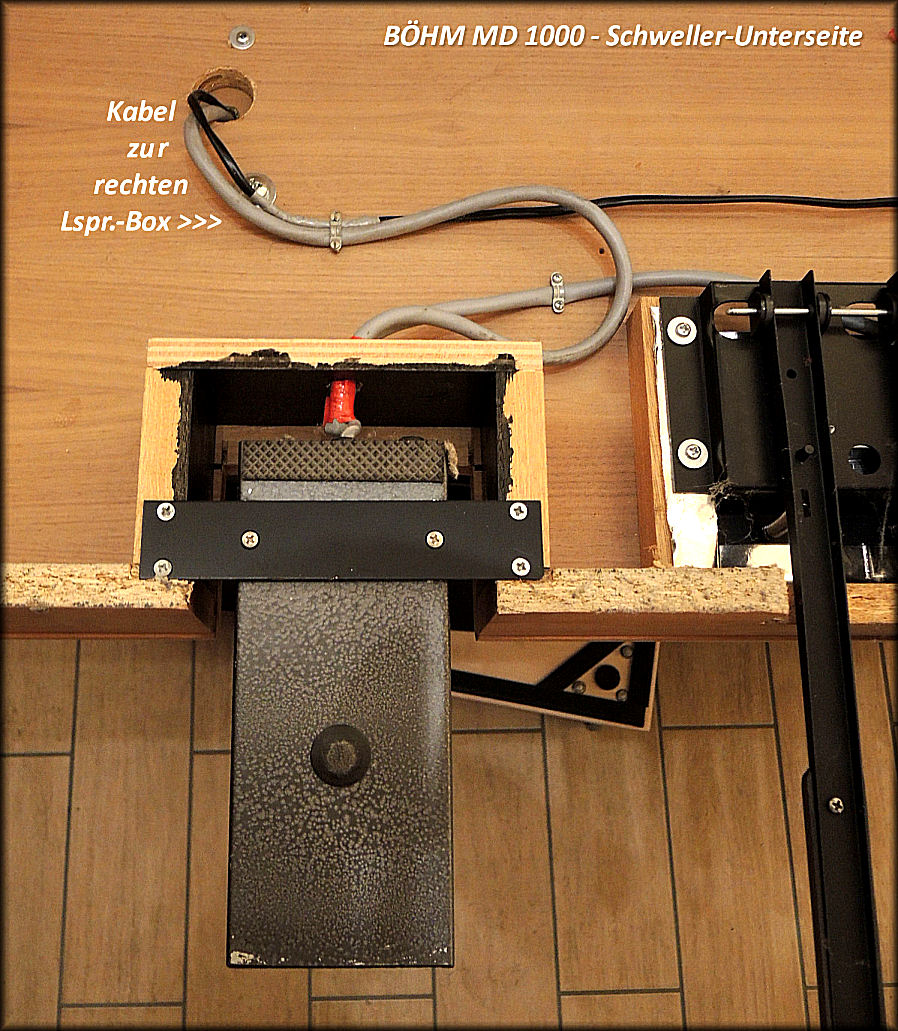

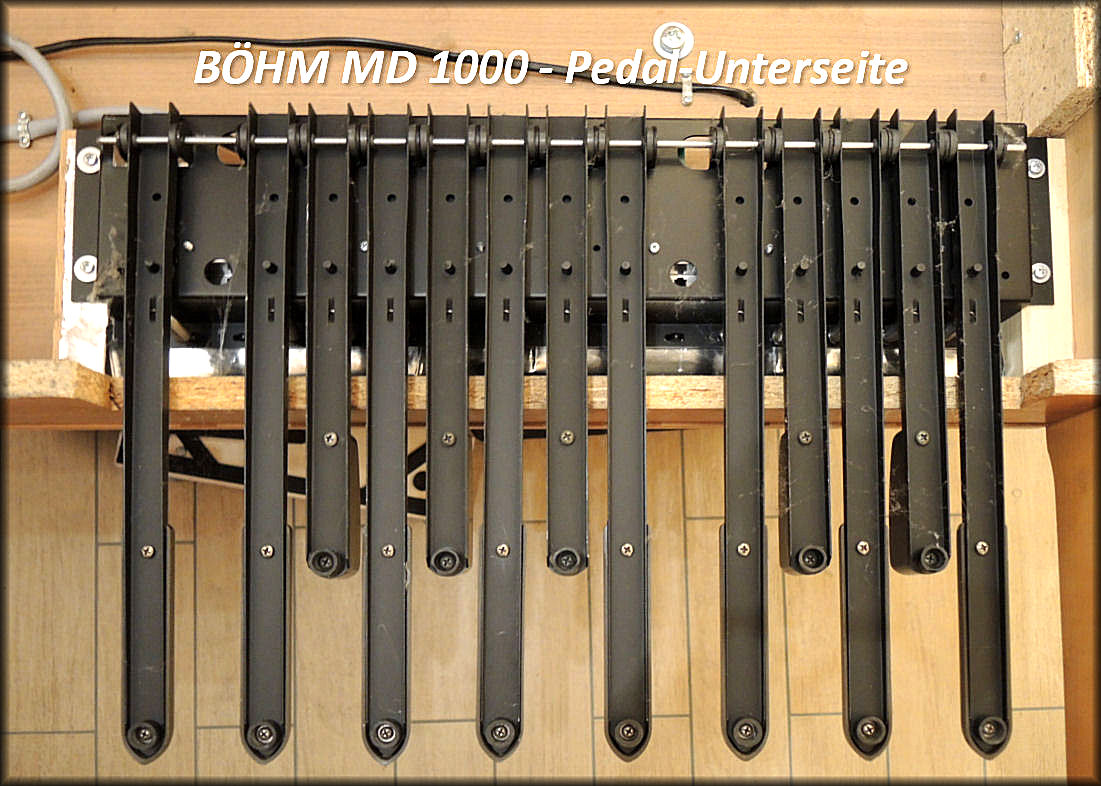

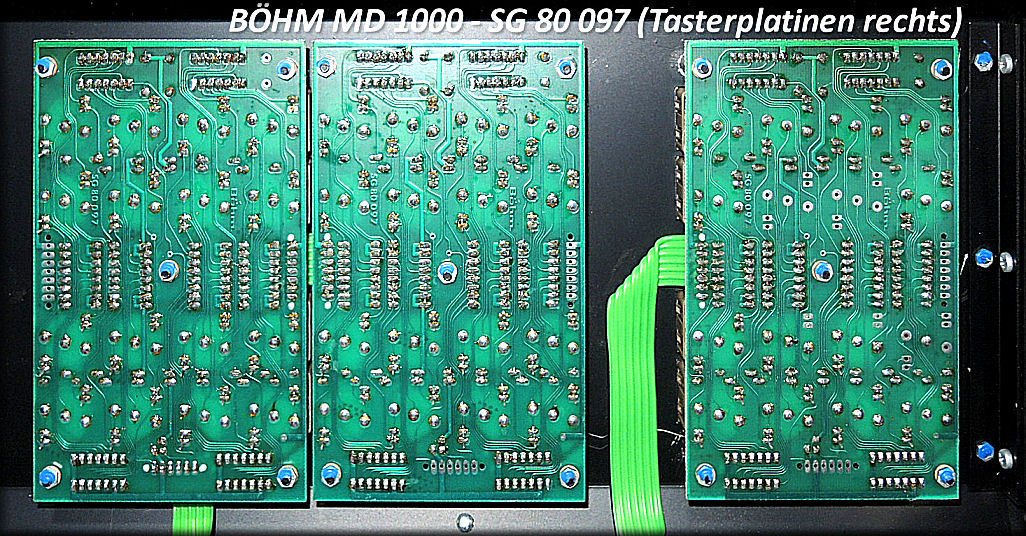

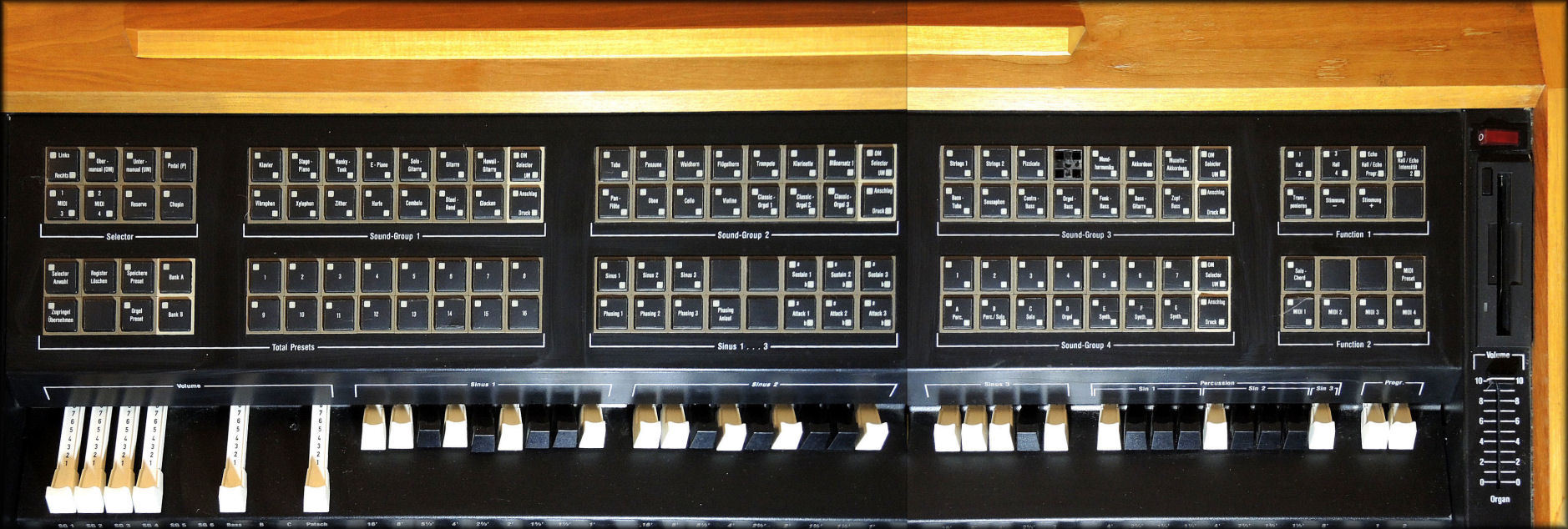

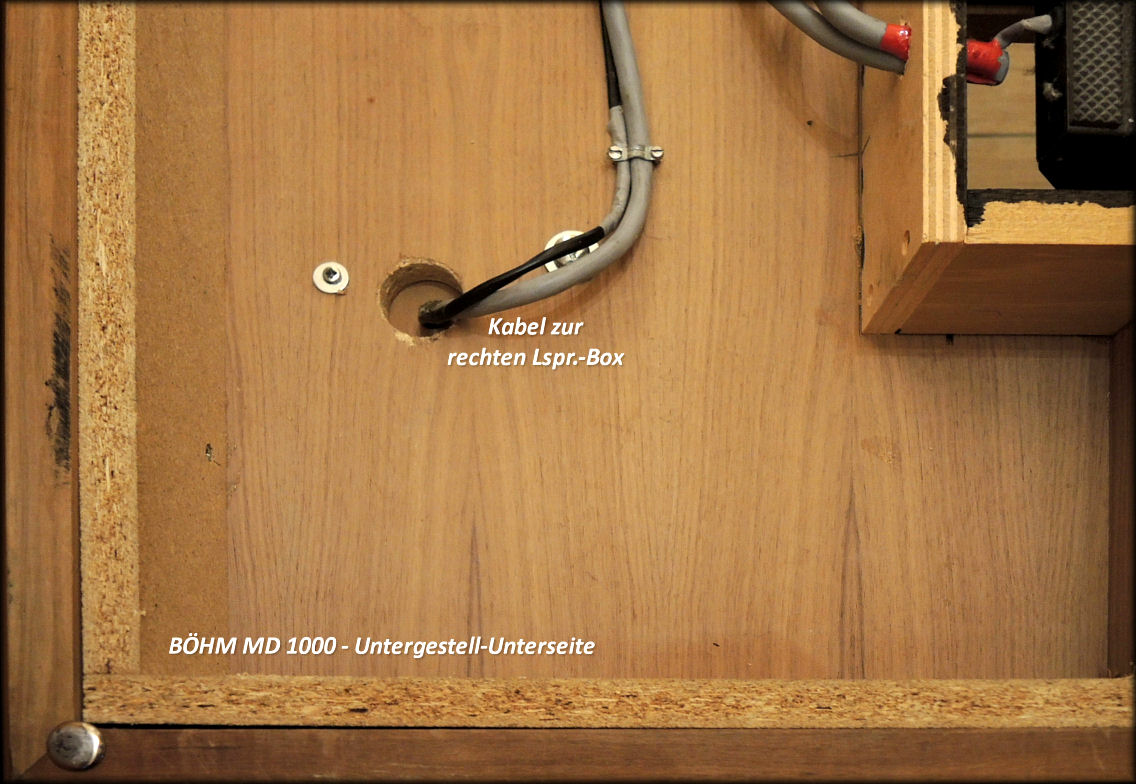

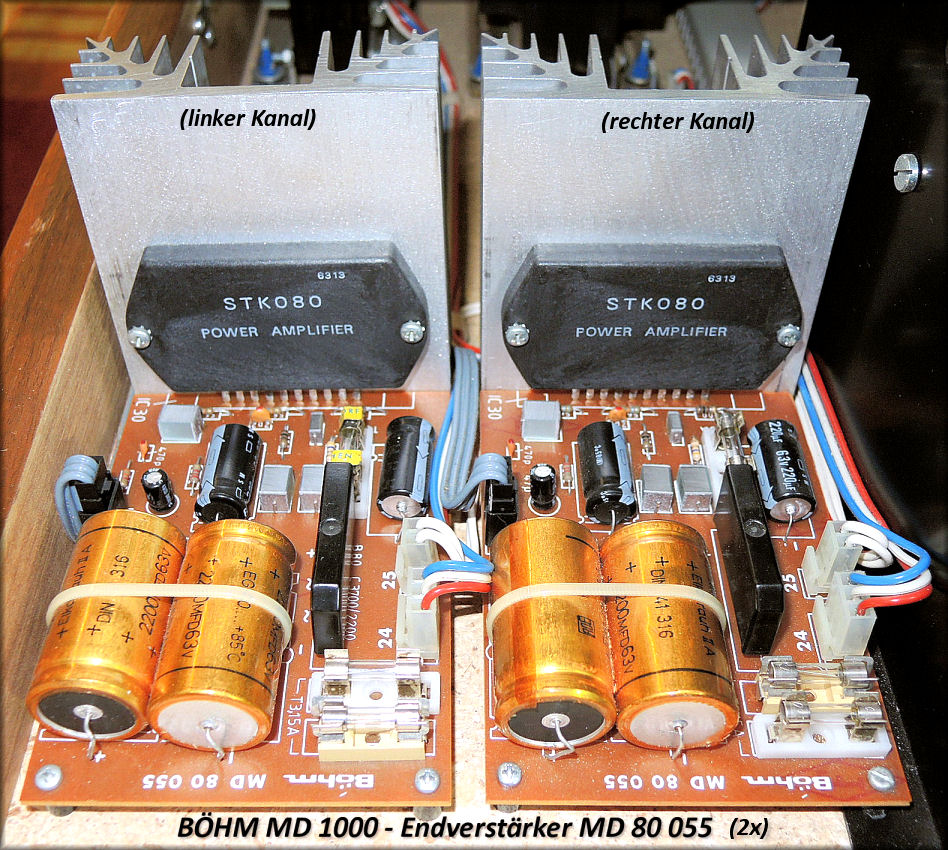

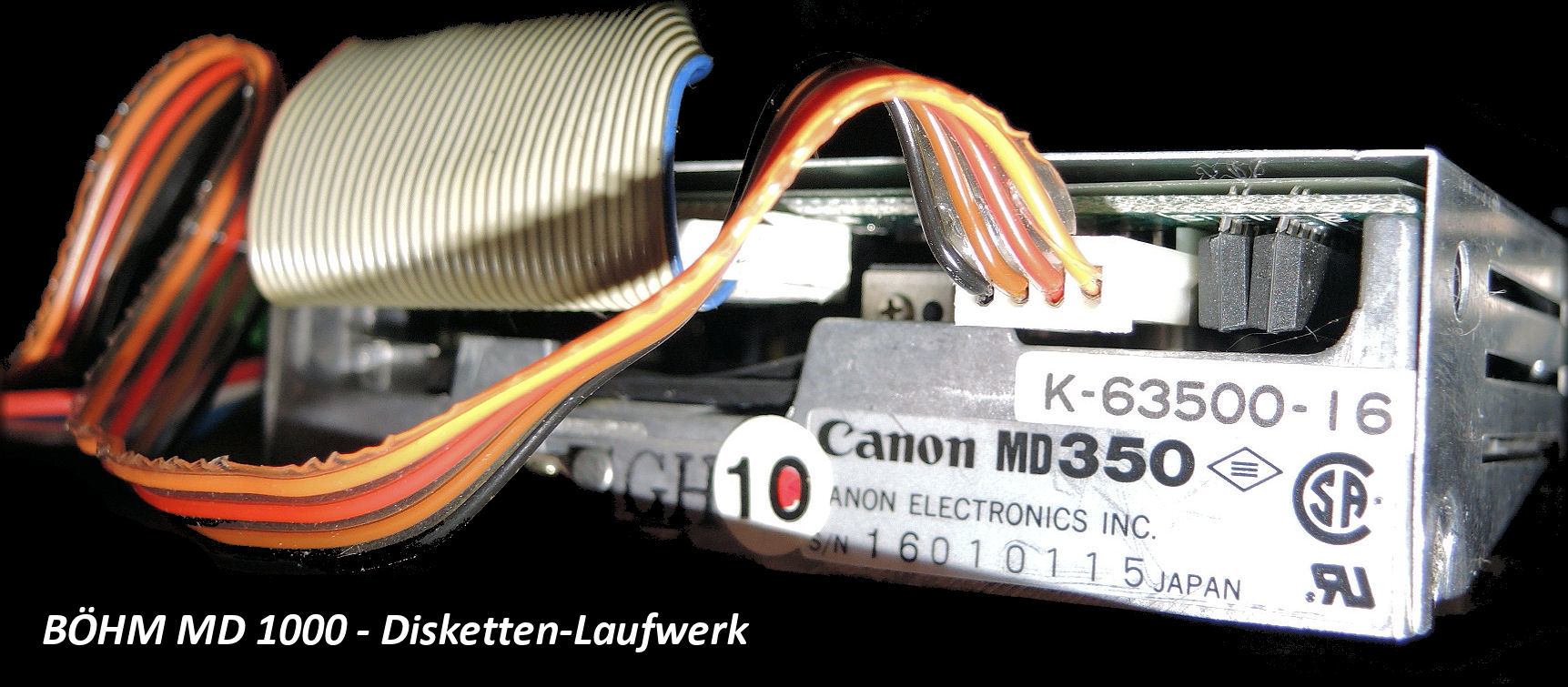

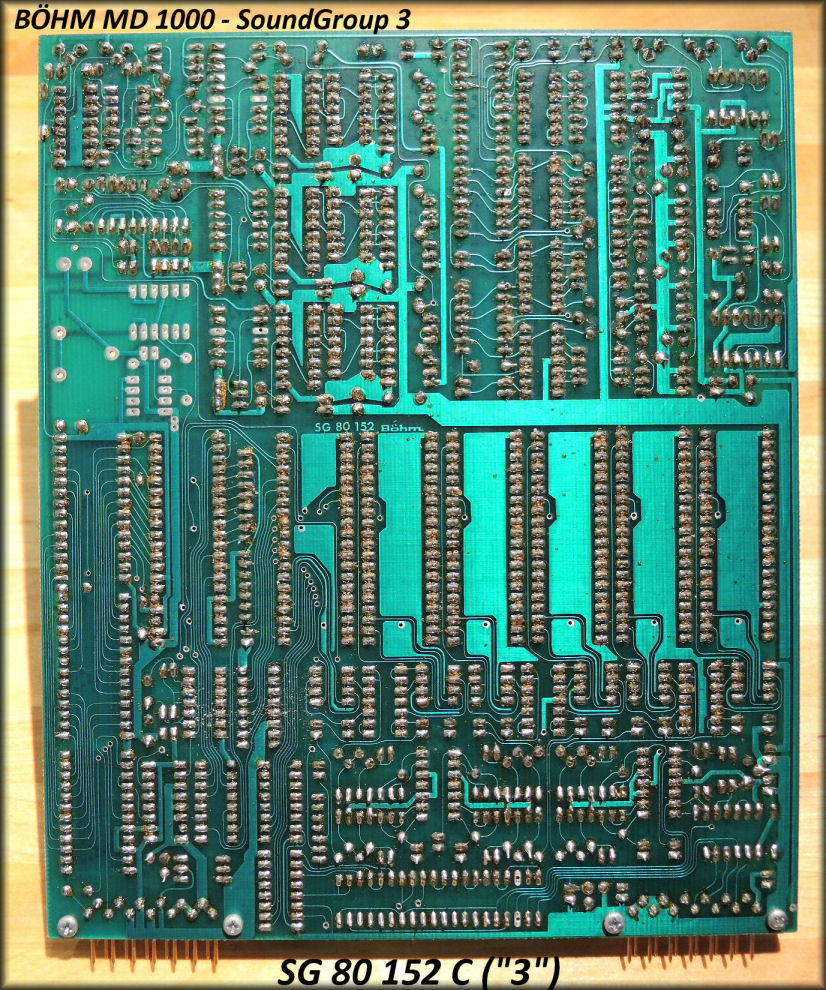

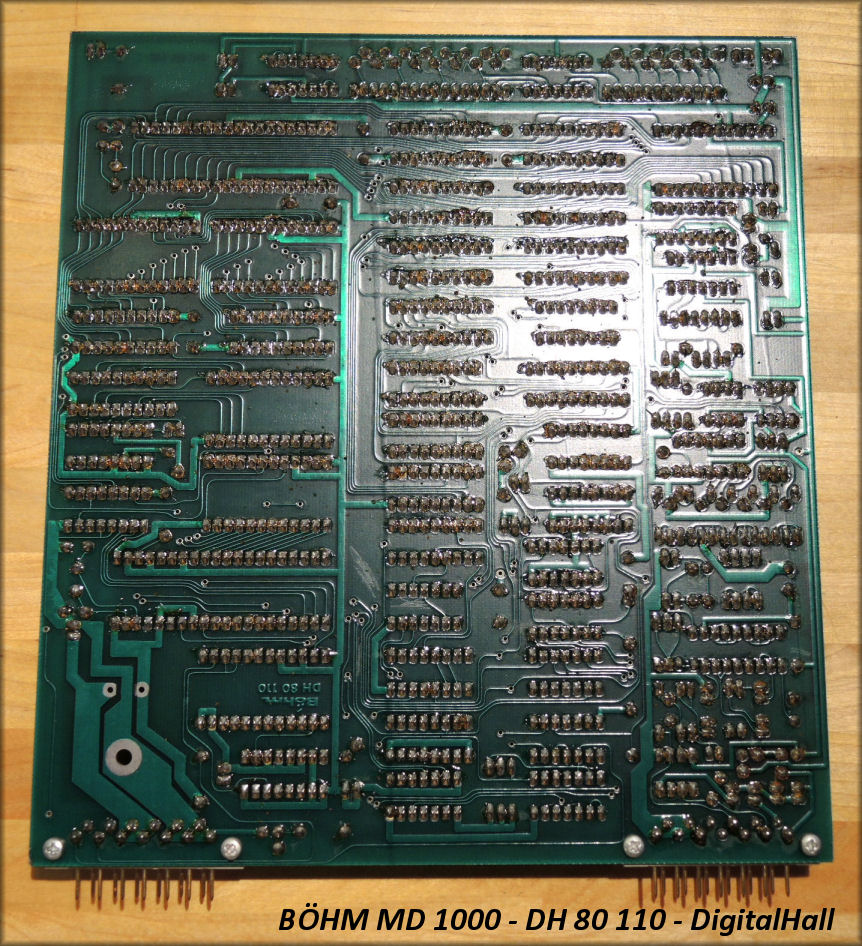

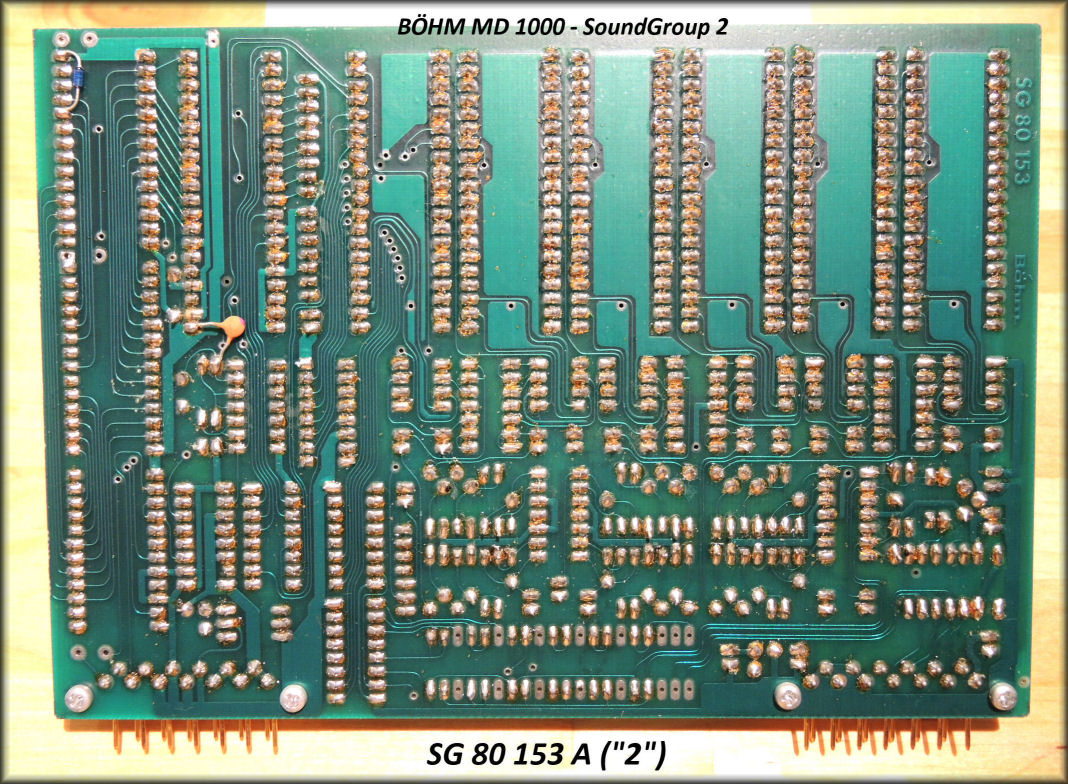

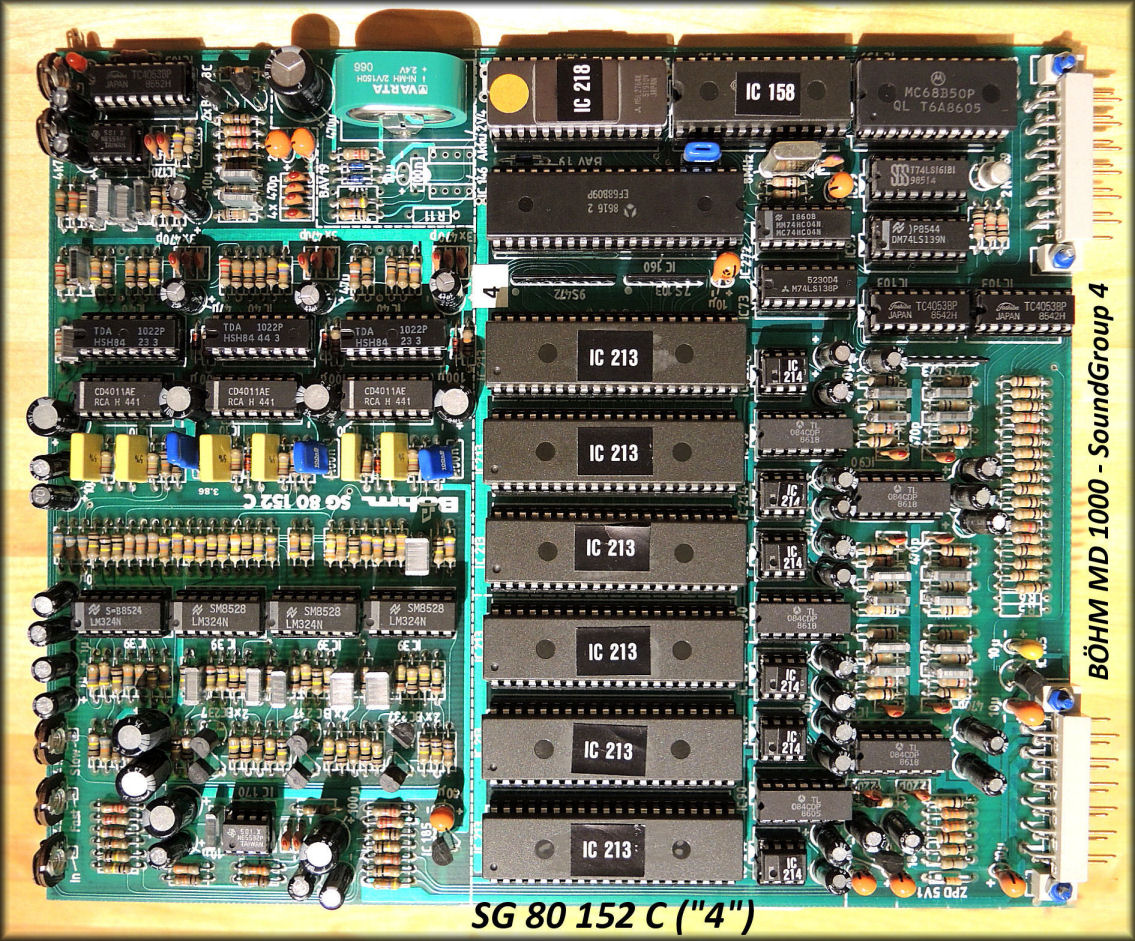

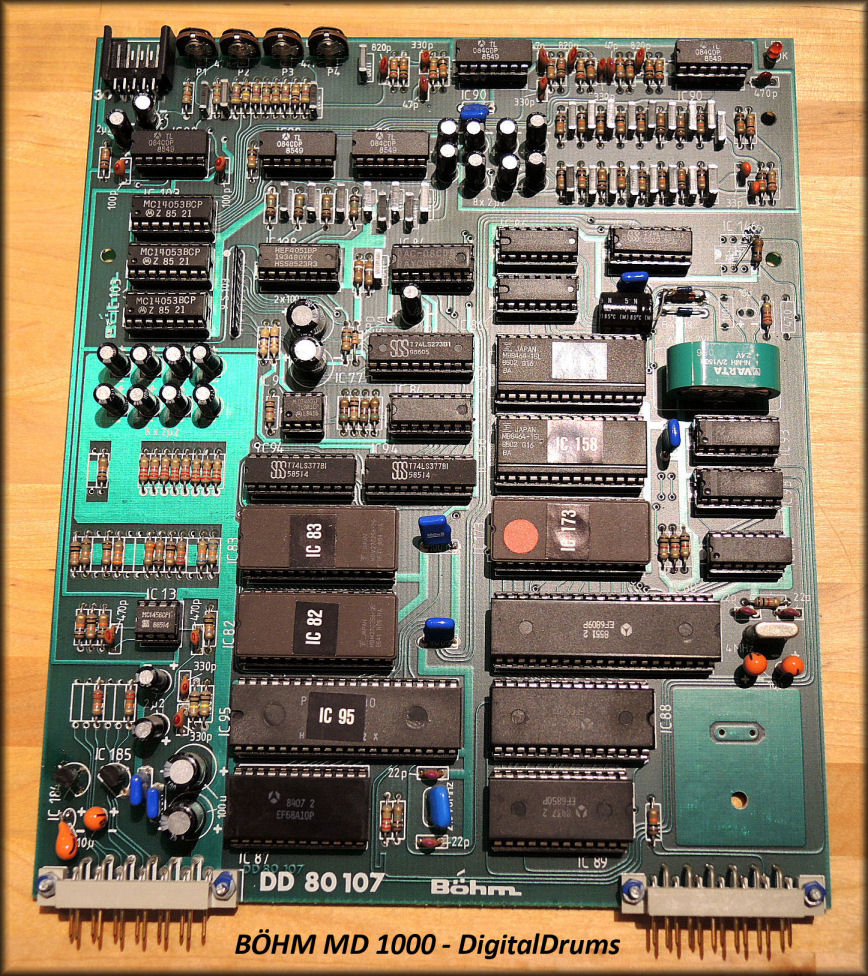

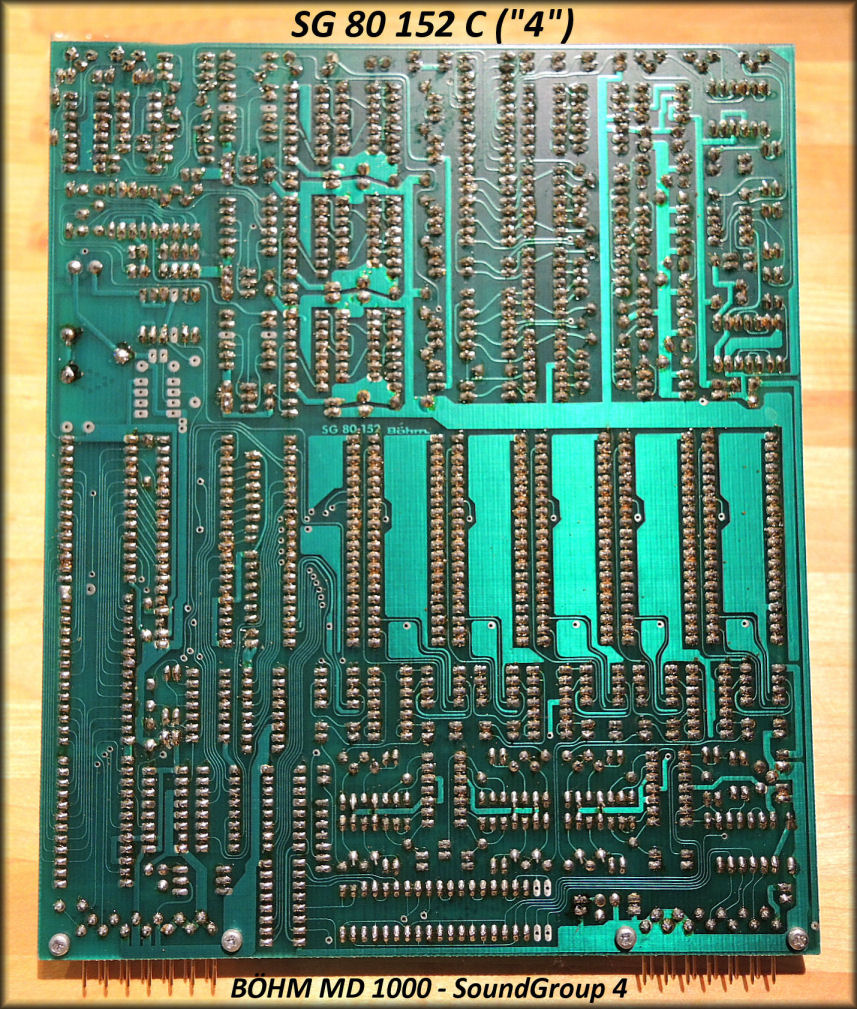

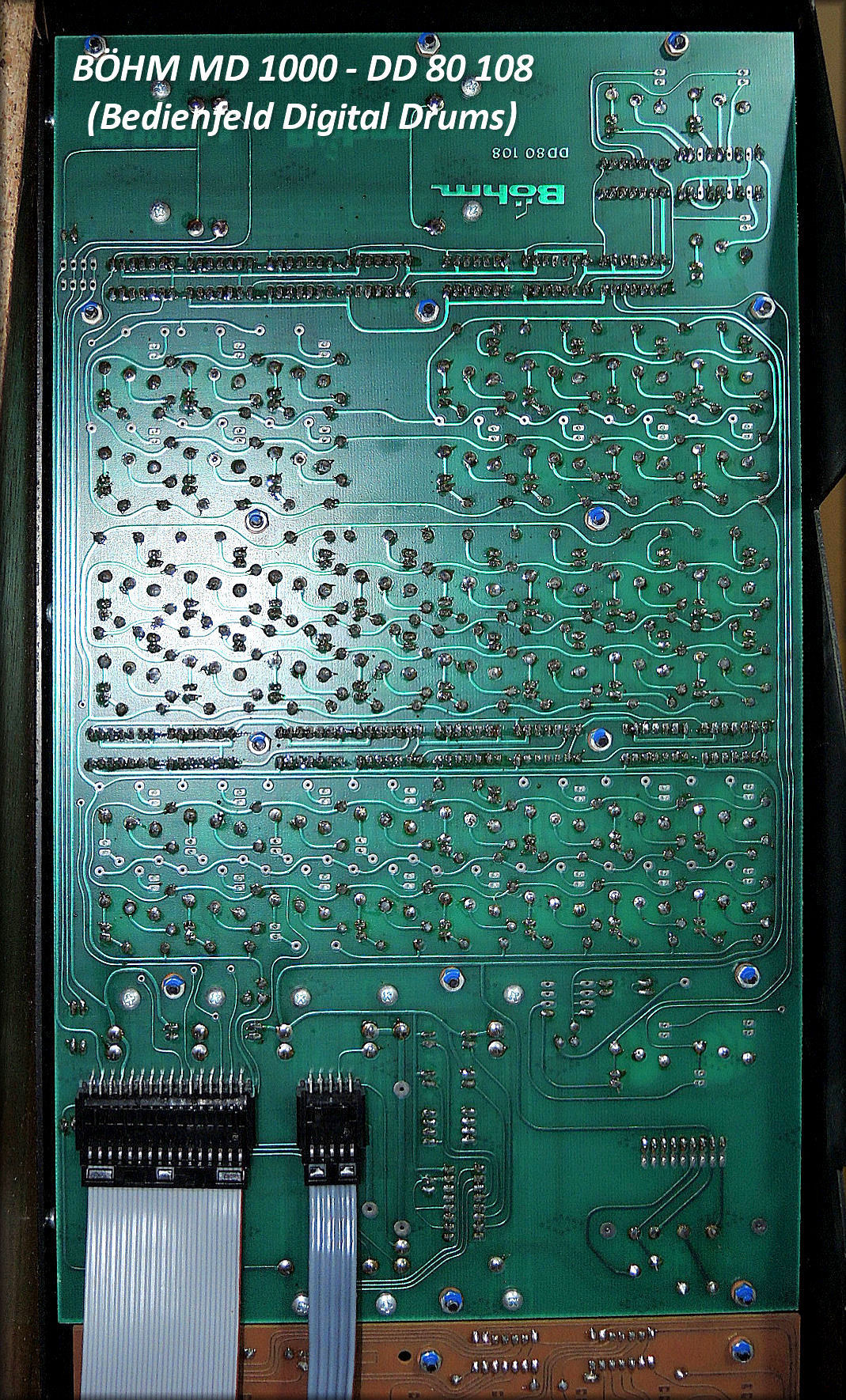

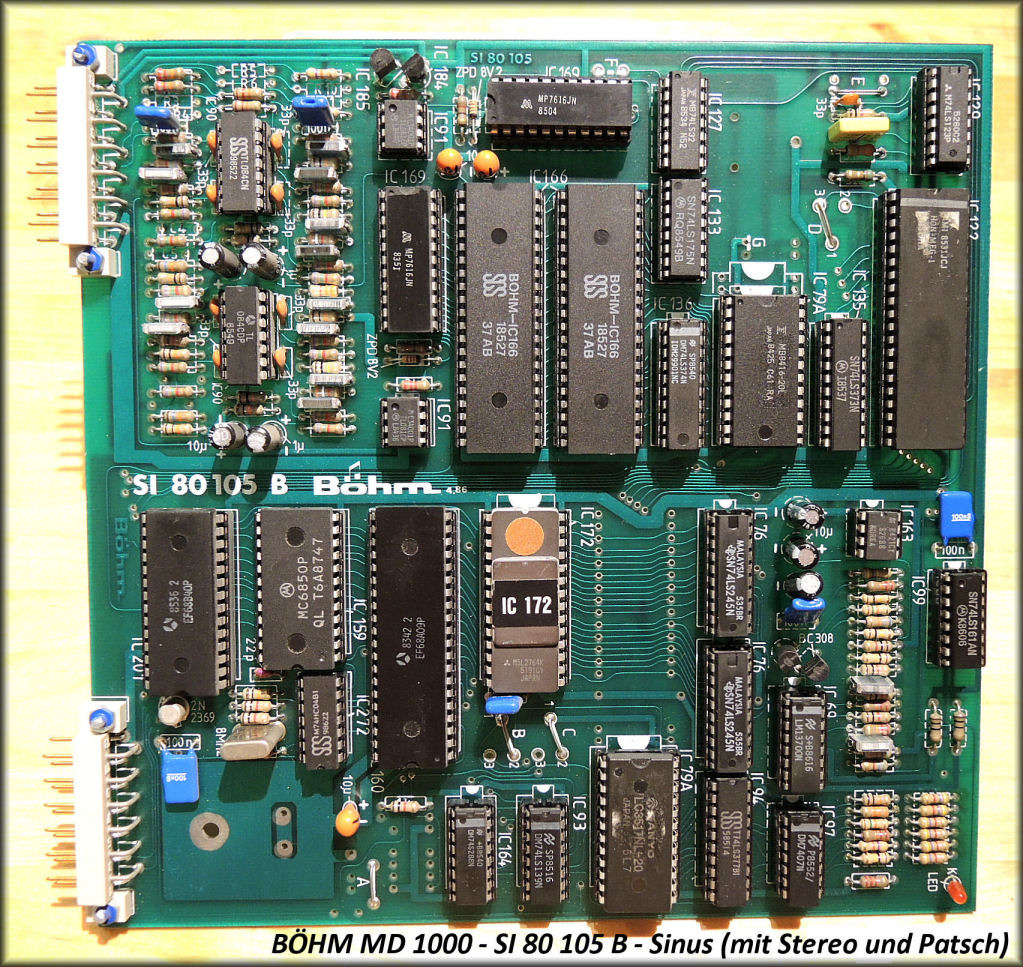

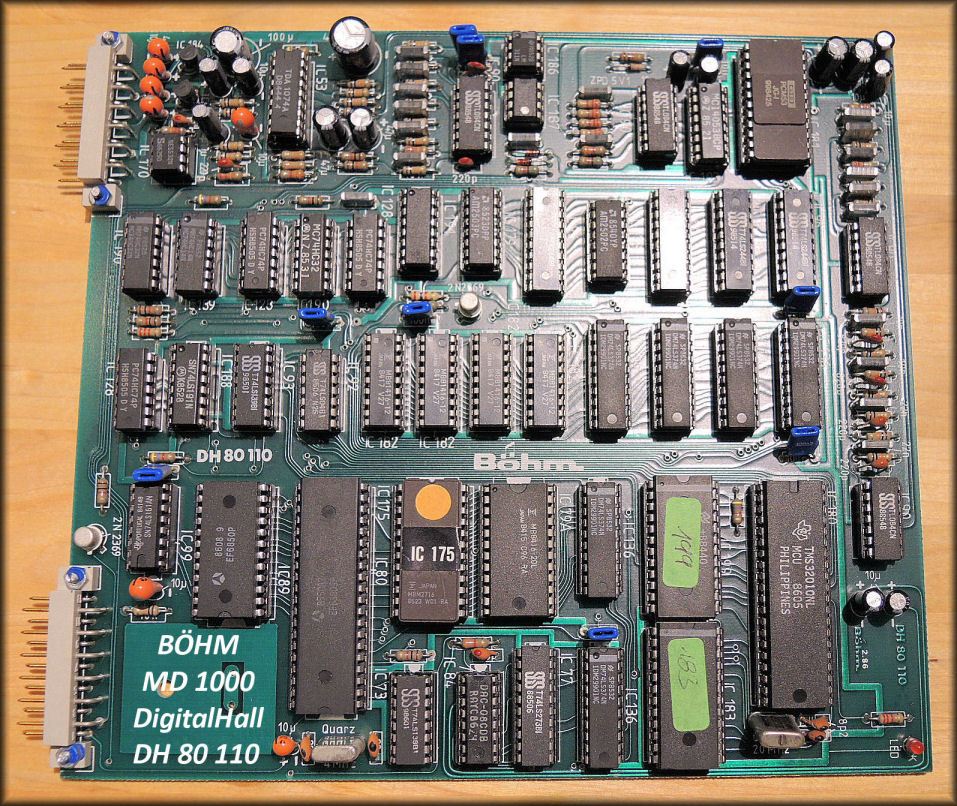

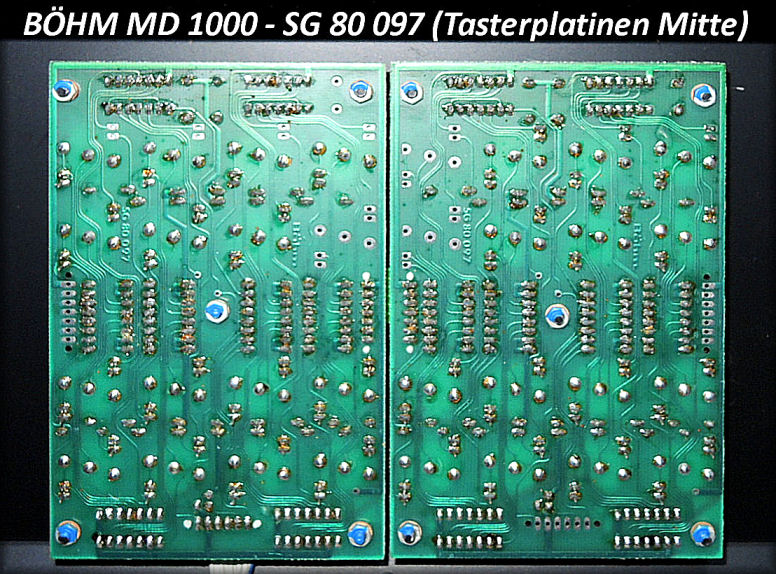

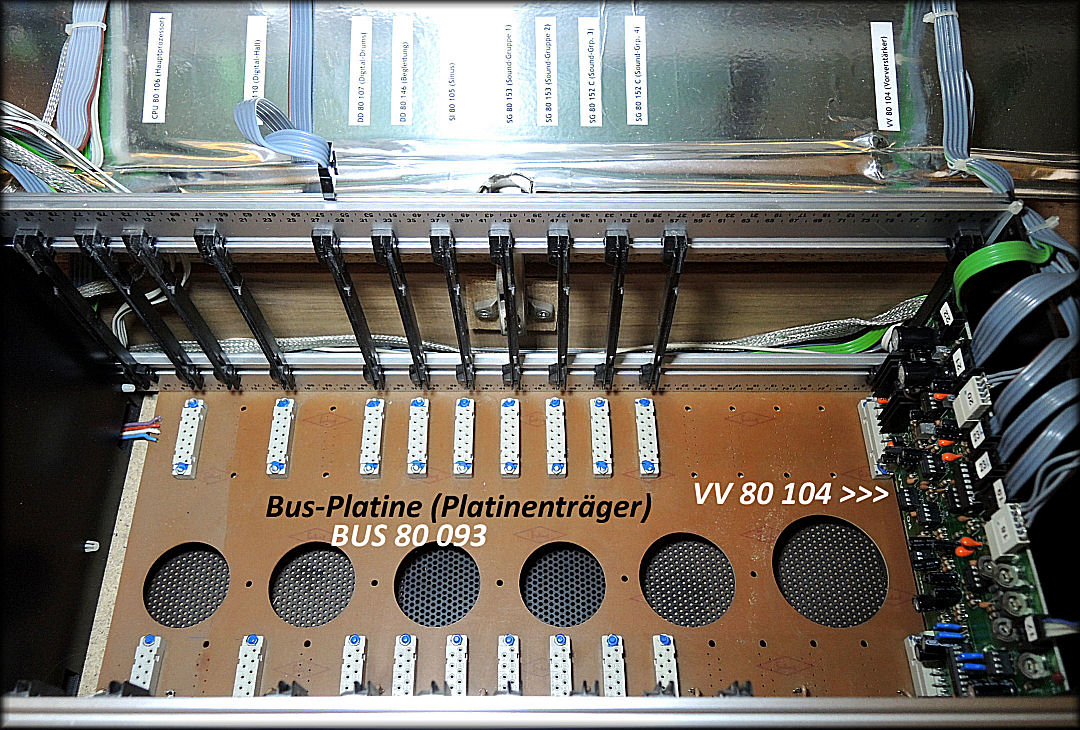

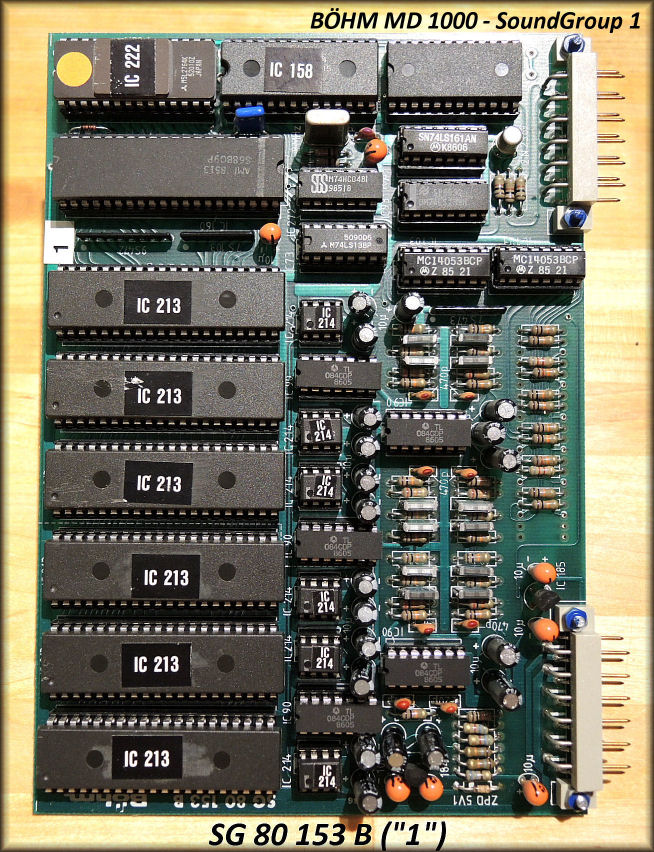

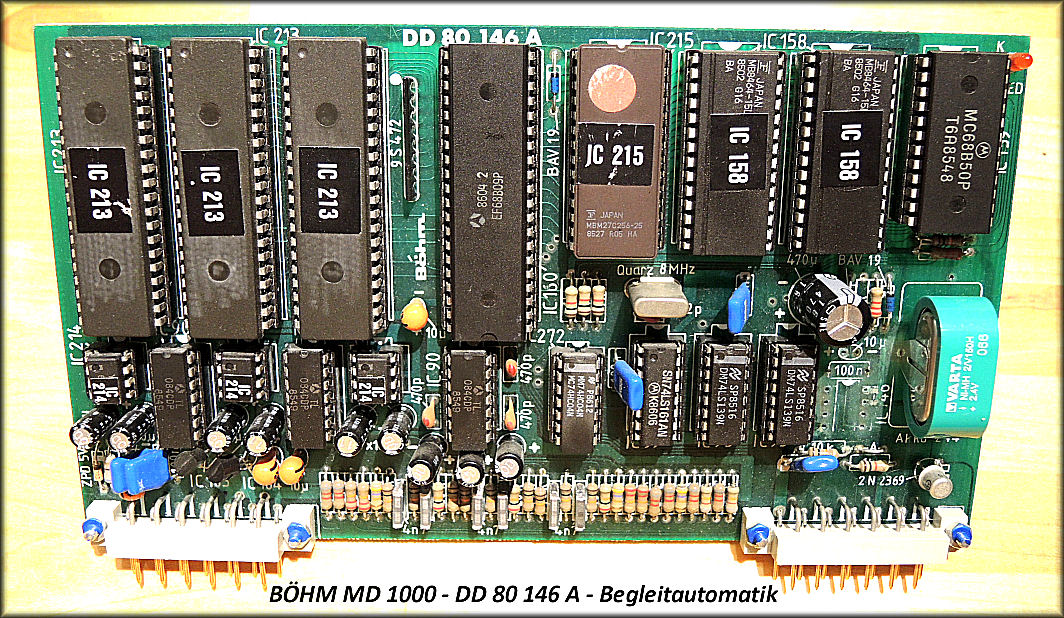

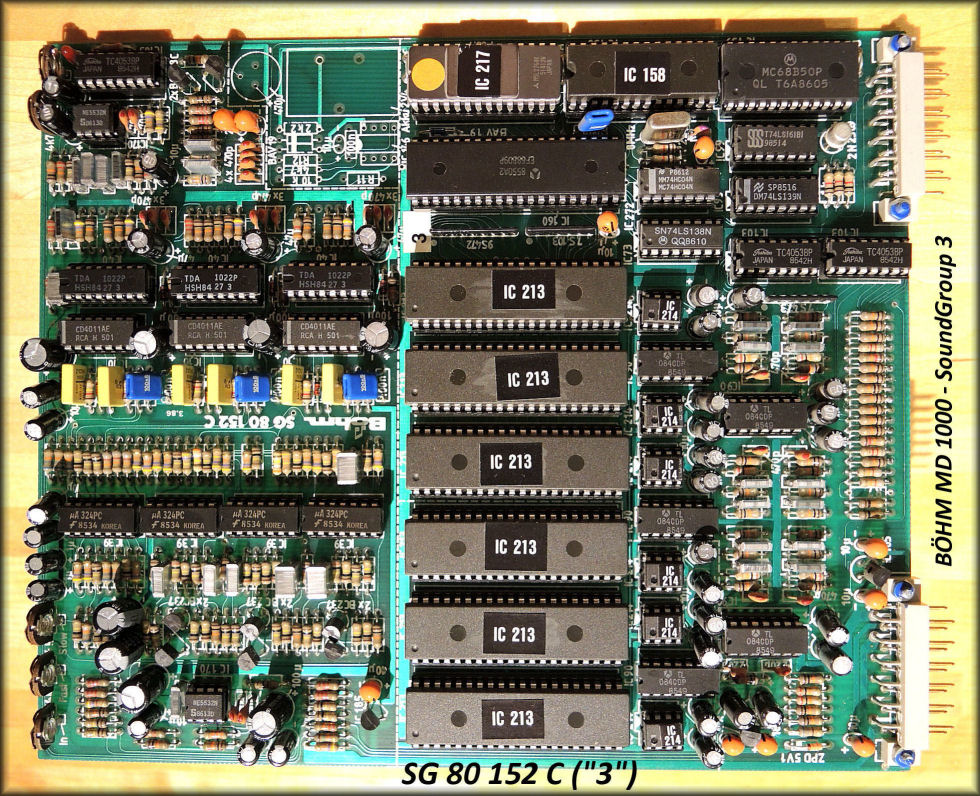

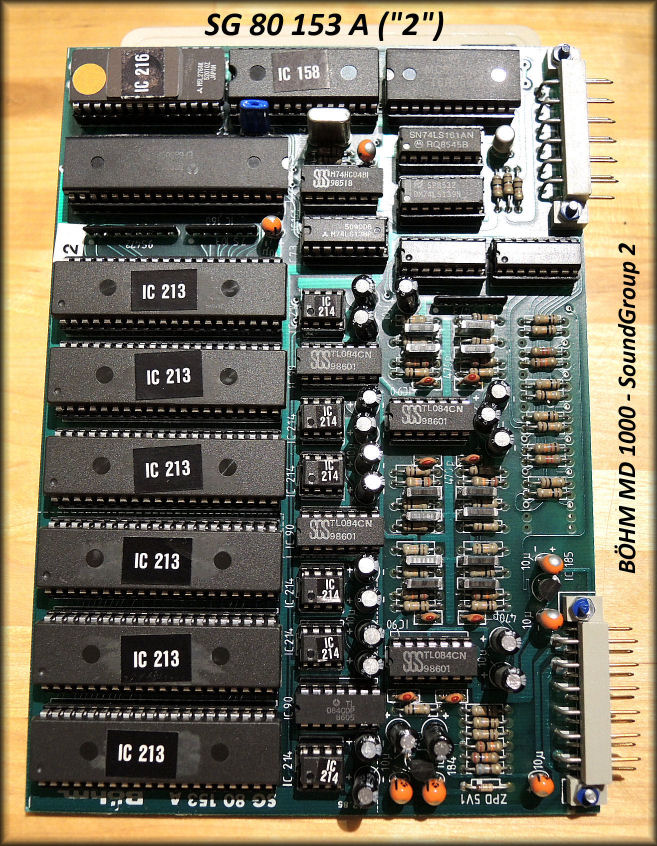

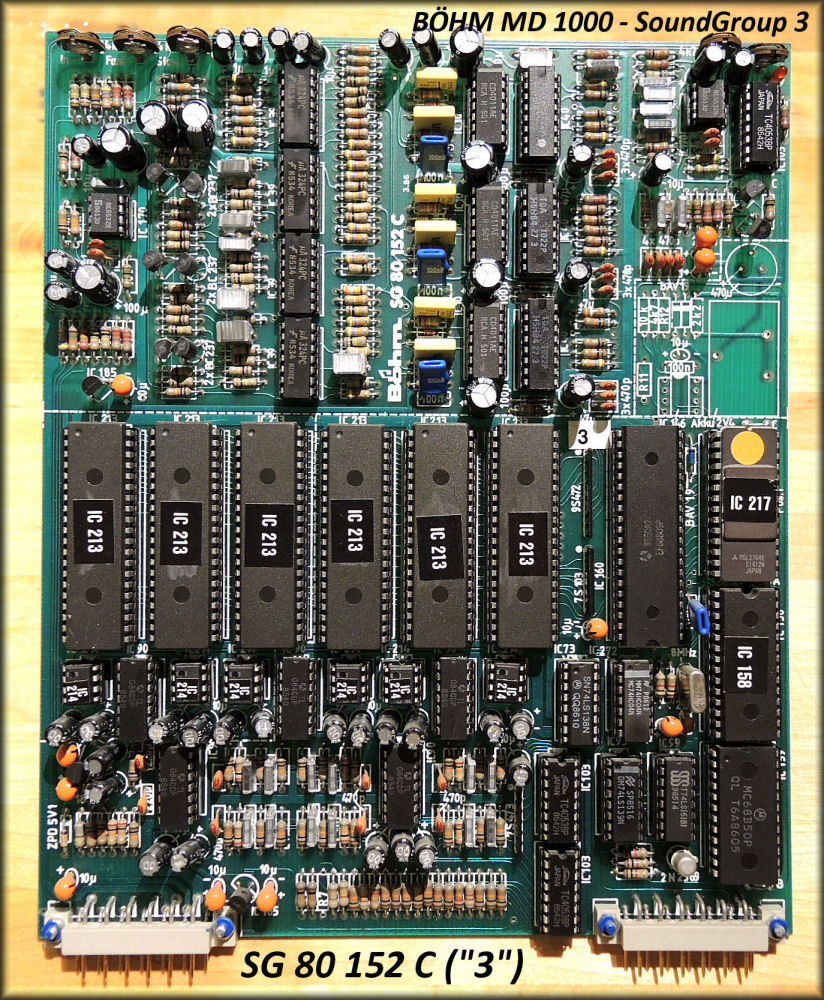

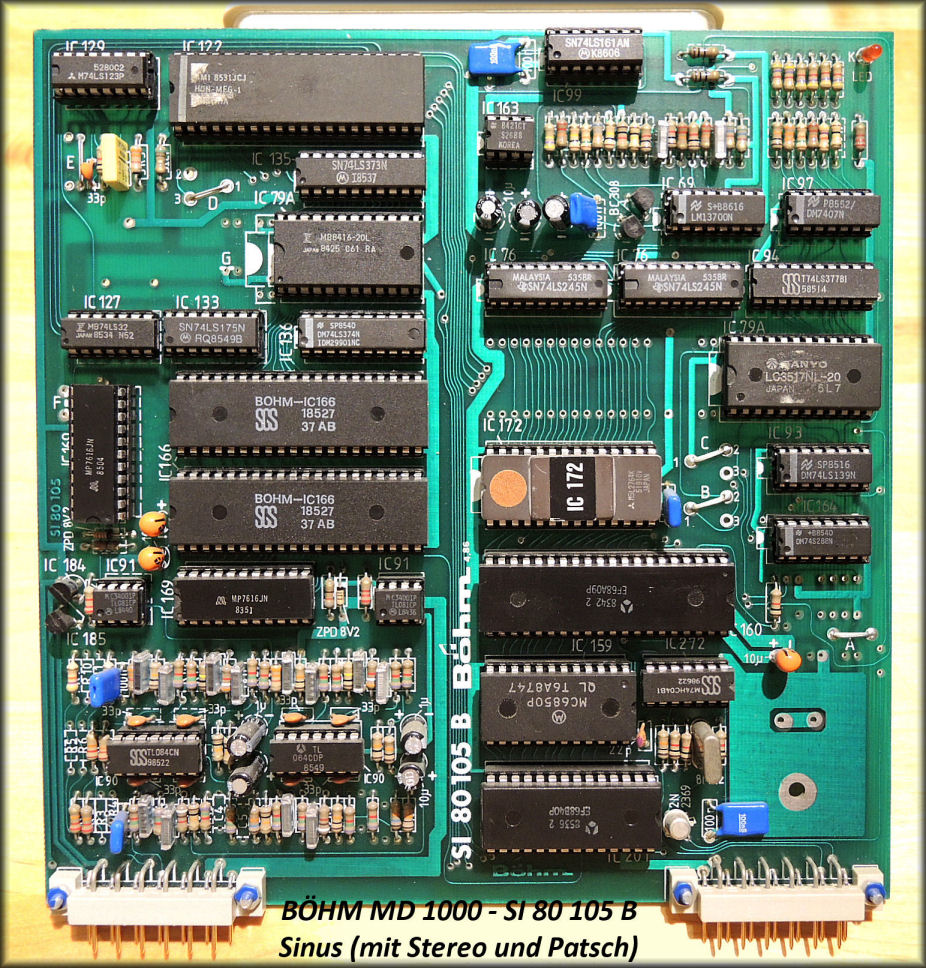

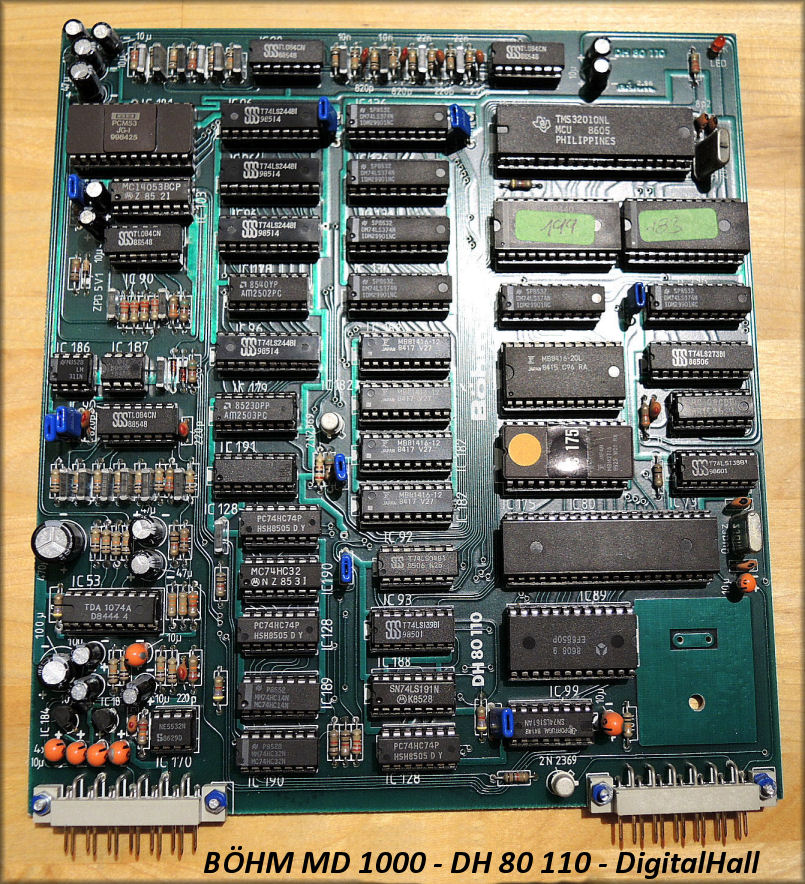

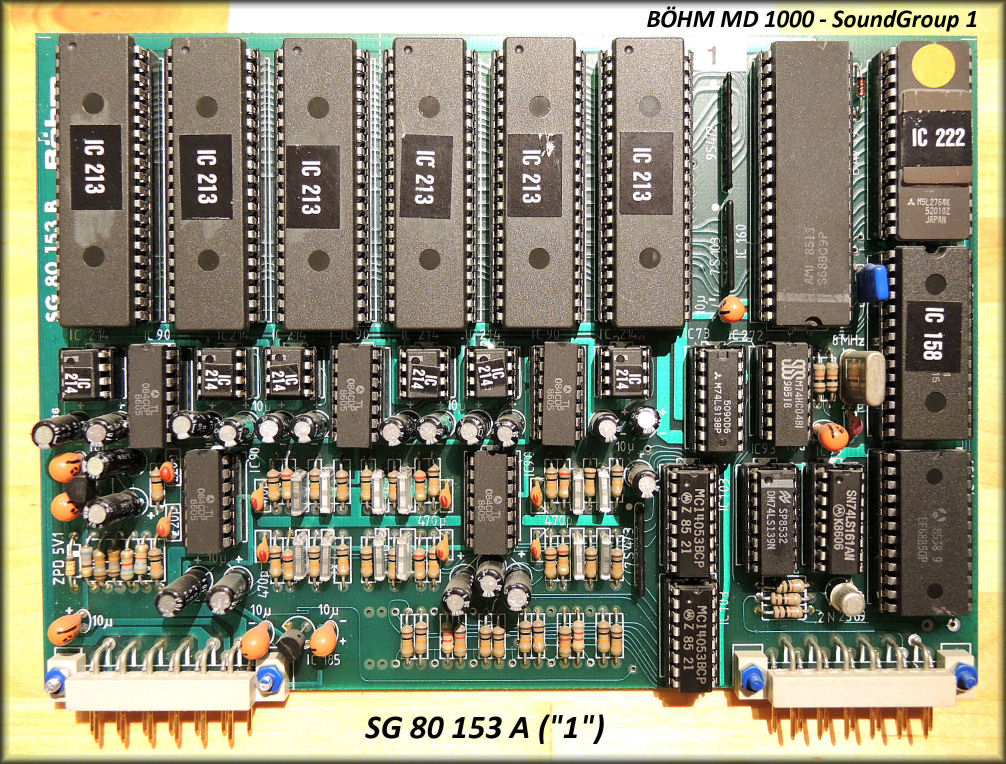

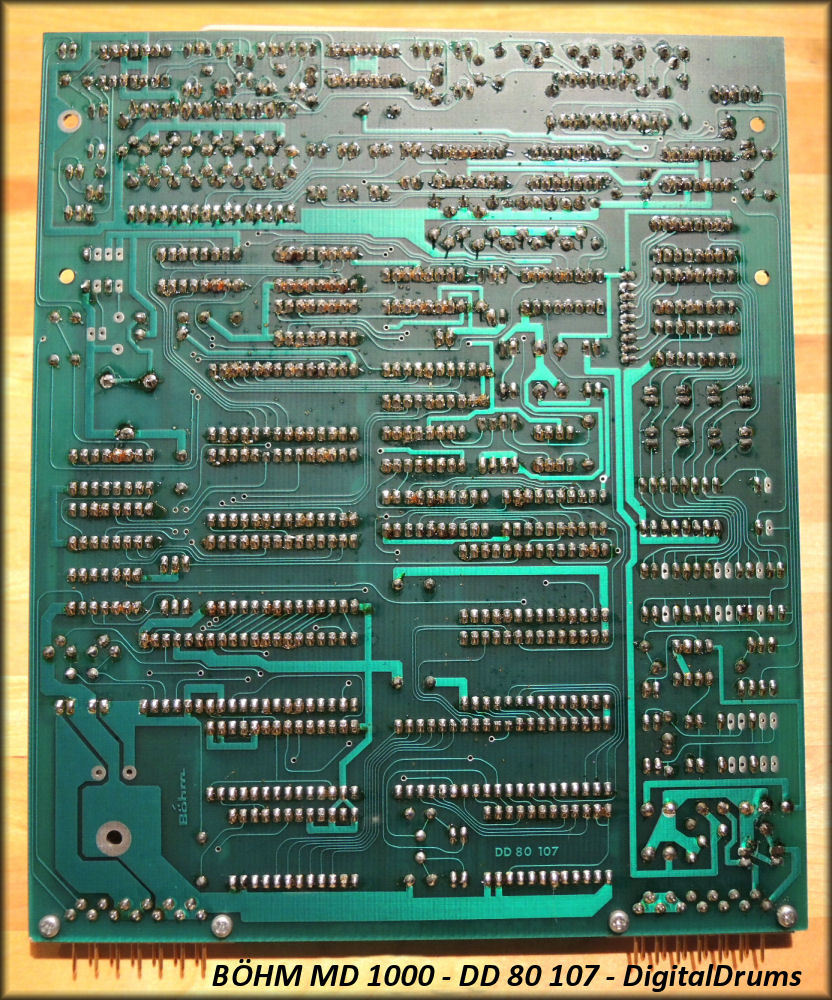

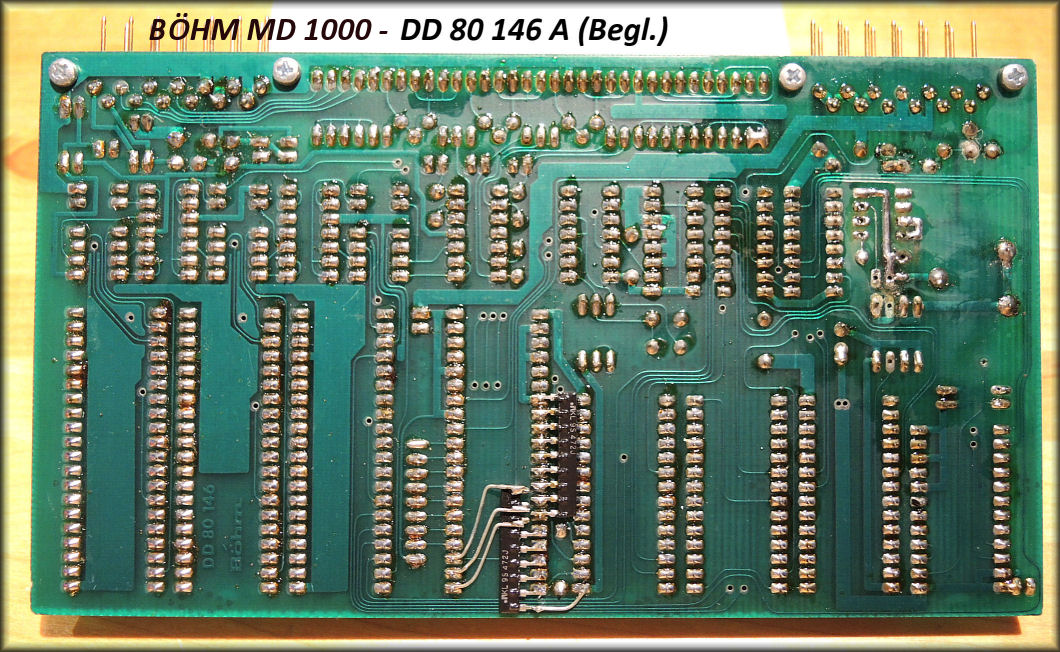

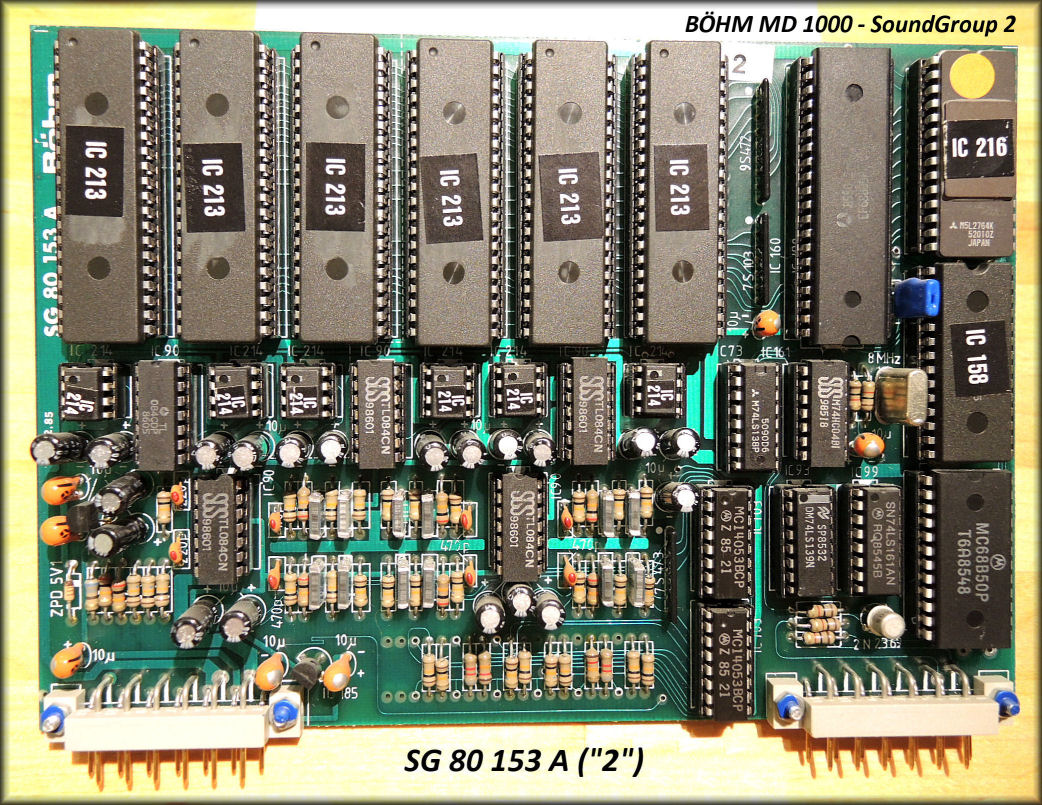

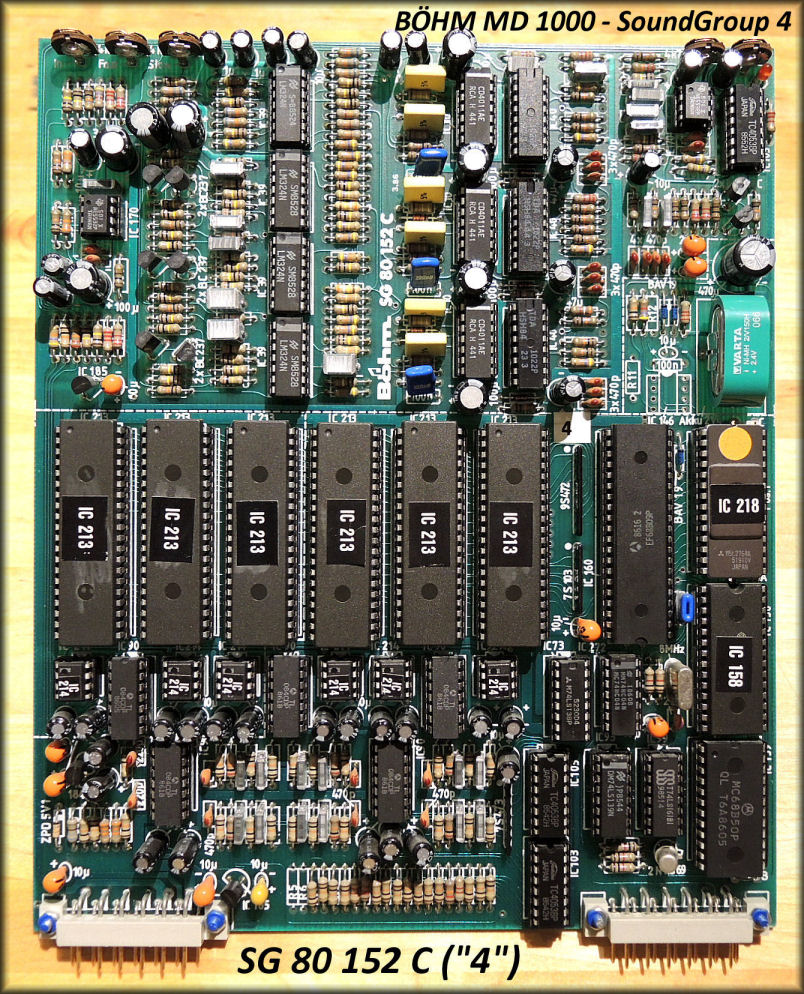

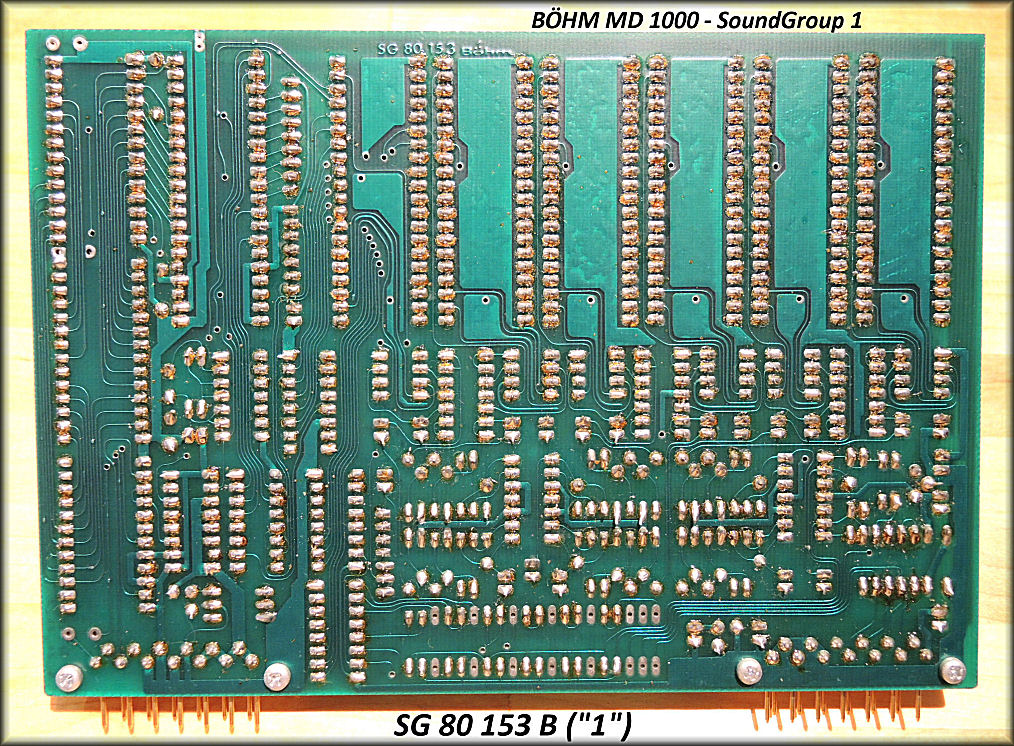

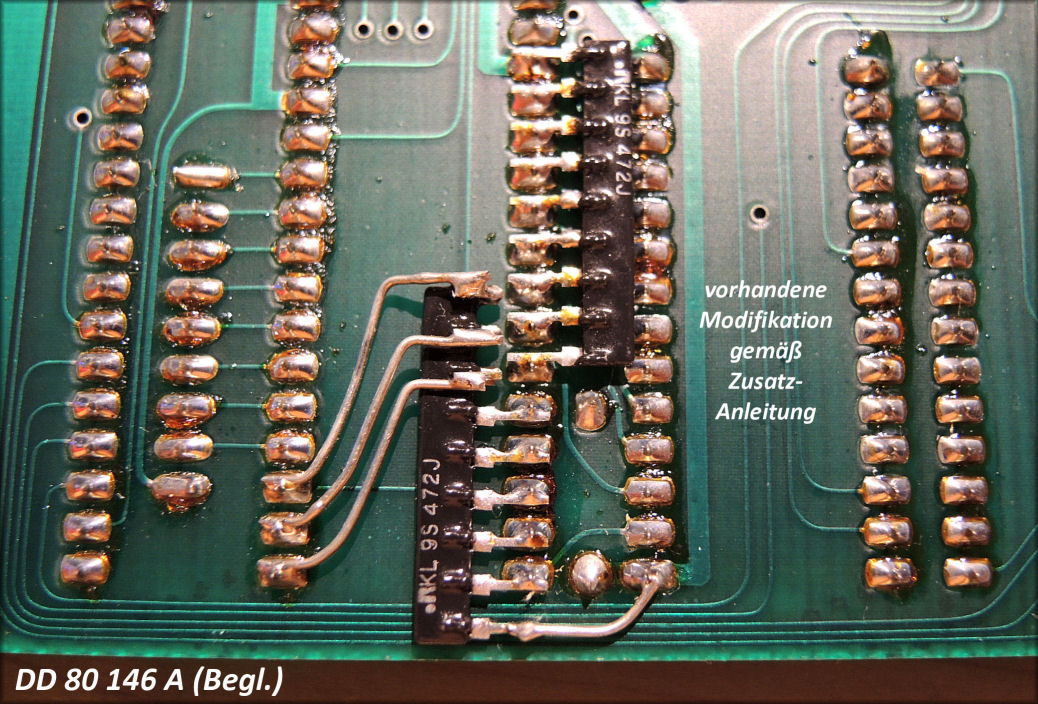

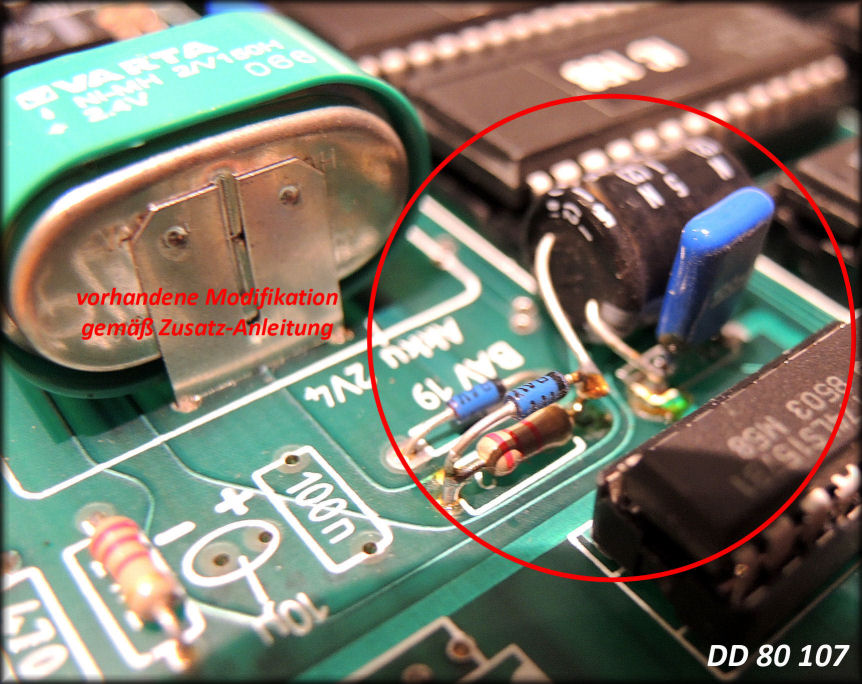

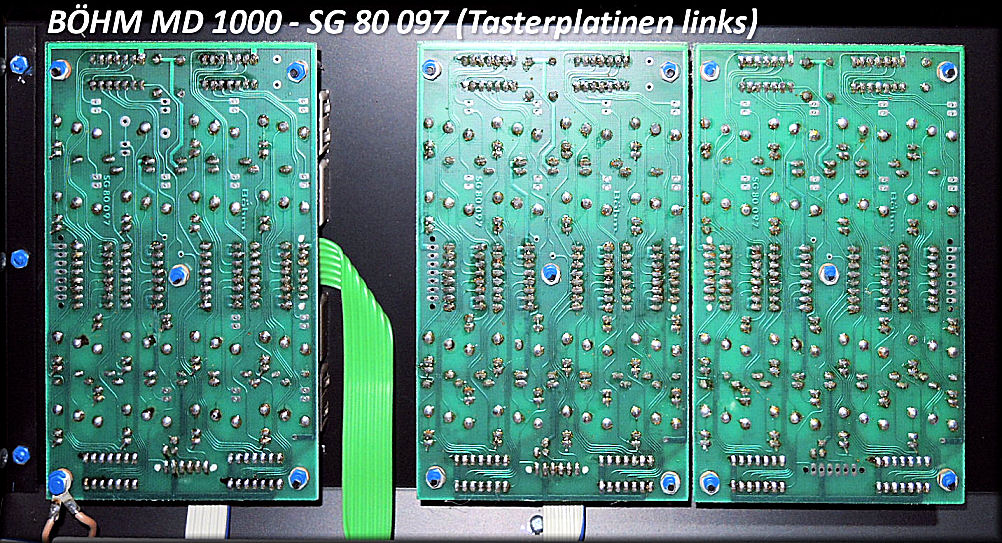

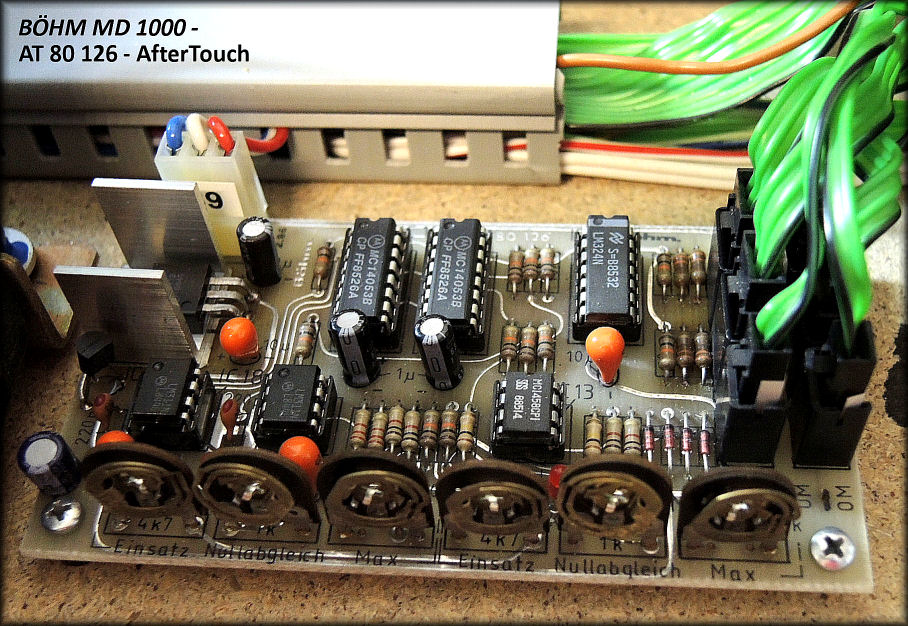

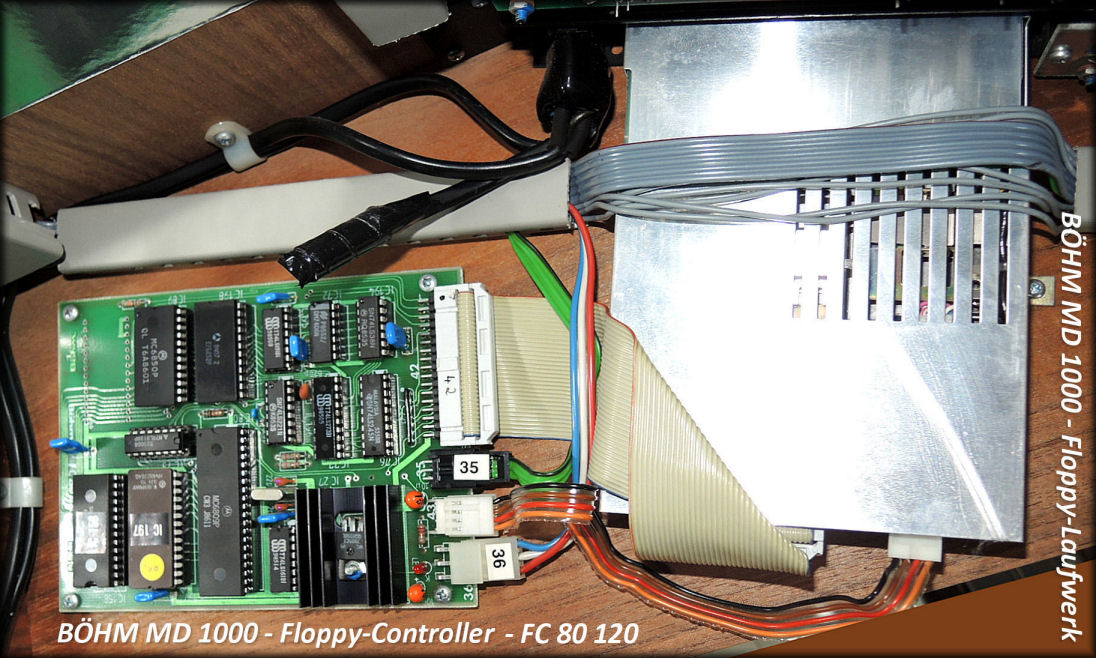

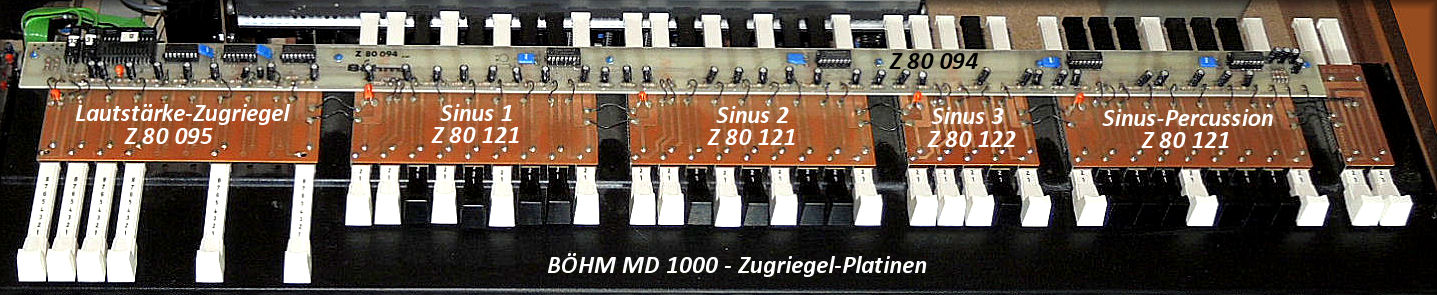

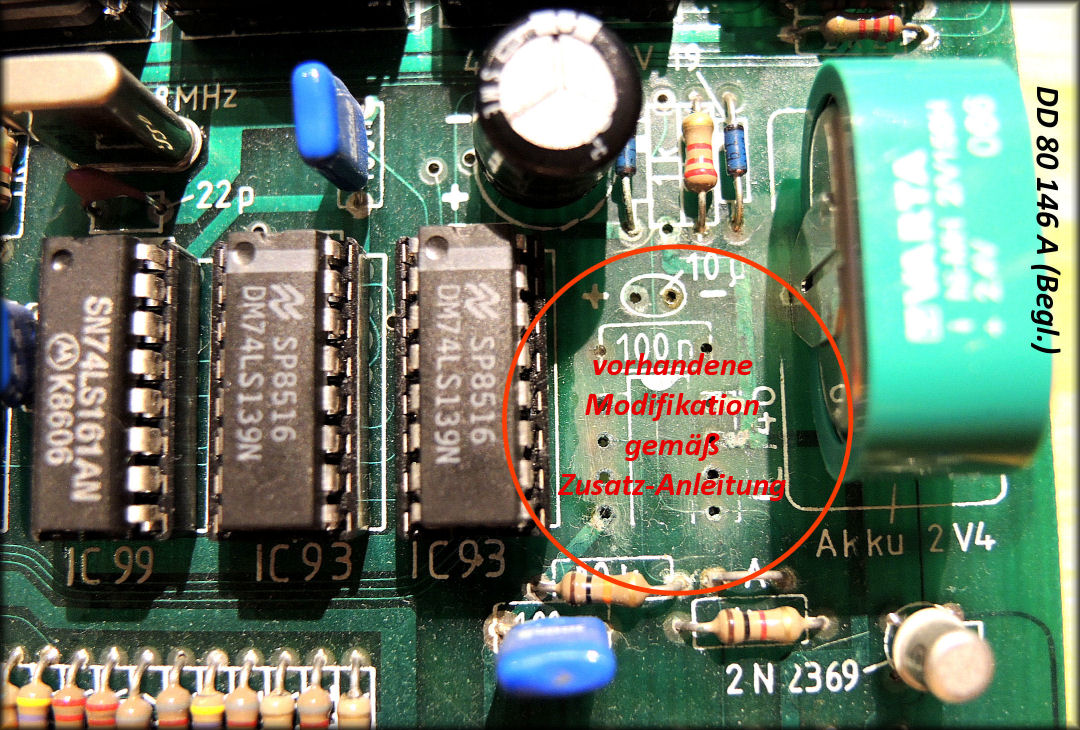

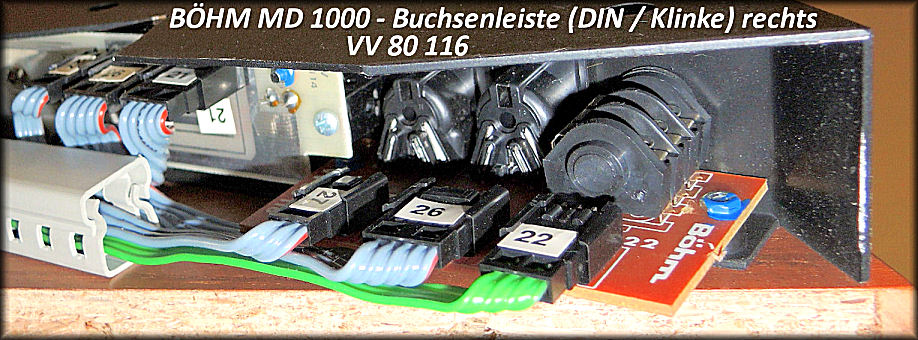

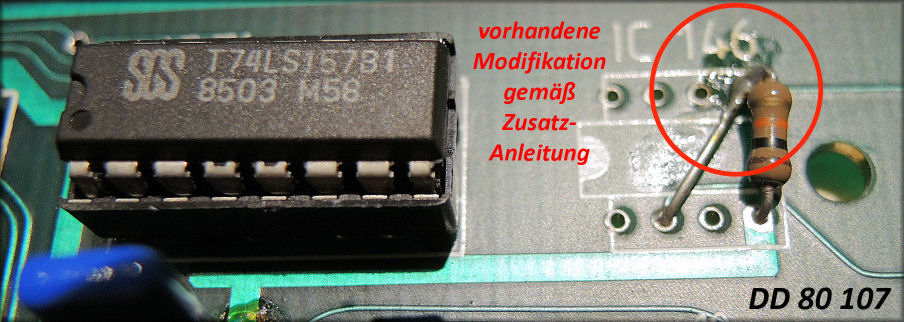

Die Platinenbilder folgen in der Reihenfolge, wie sie standardmäßig im Platinenträger eingesetzt sind

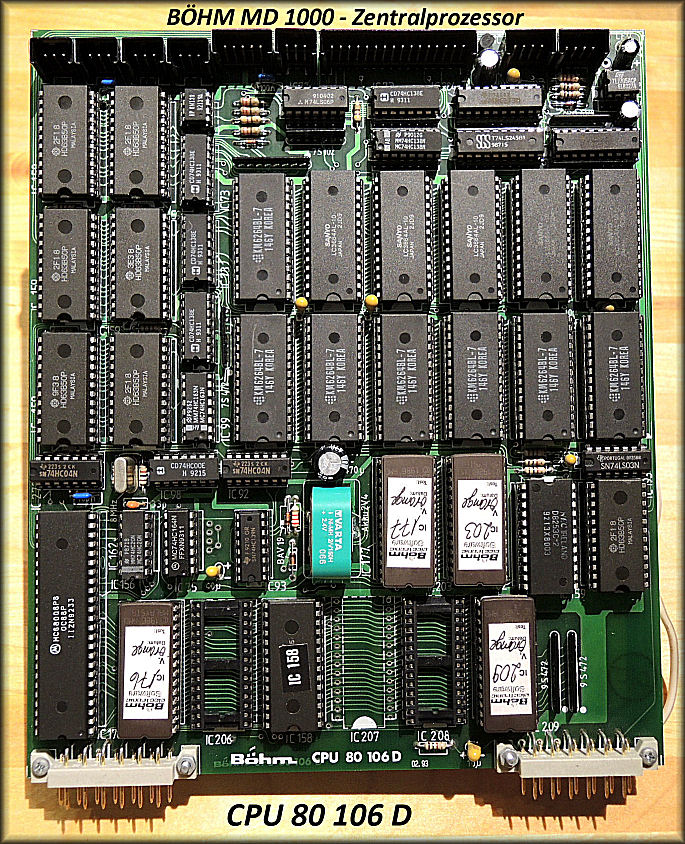

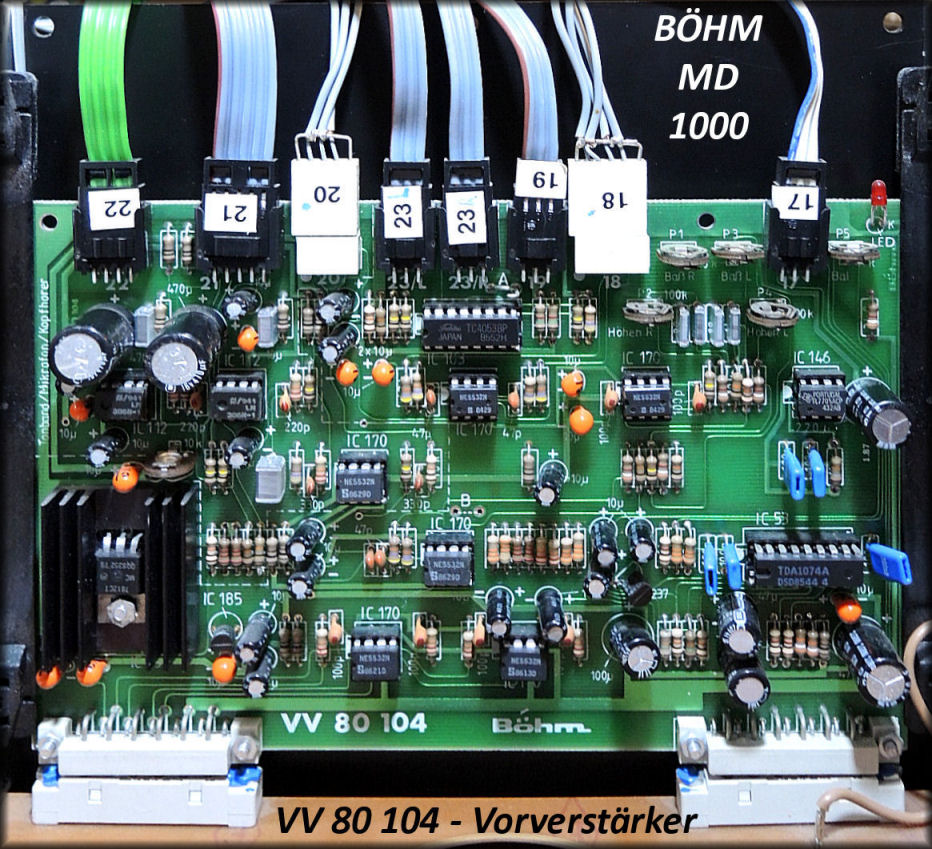

(die erste Platine links sollte immer die CPU sein, die letzte rechts der Vorverstärker,

alle anderen können theoretisch beliebig gesteckt sein).

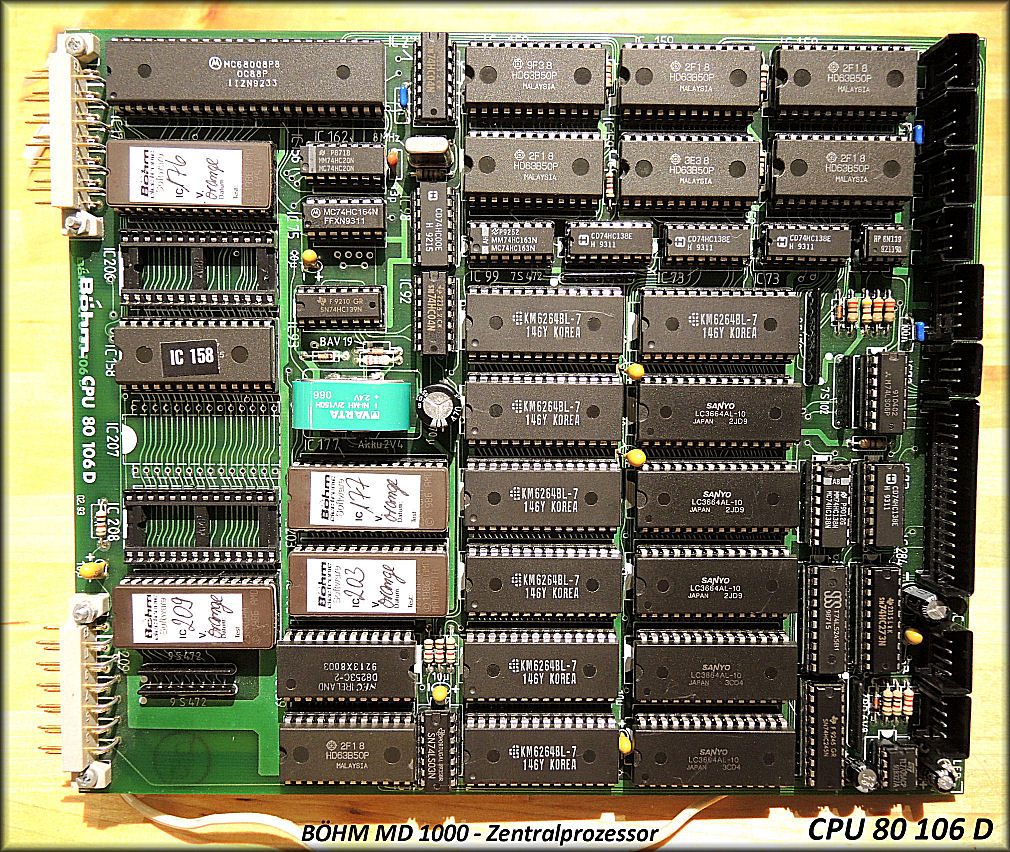

Anmerkung: In meiner Orgel hat die CPU-Platine zusätzlich einen Abschirmkäfig aus gelochtem Blech.

















































































Tabelle der in dieser BÖHM® MD 1000 verbauten Elektronik-Komponenten

mit numerischer Bezeichnung, Funktionsbezeichnung und Anmerkungen.
