- Säulen-Version, weiß -

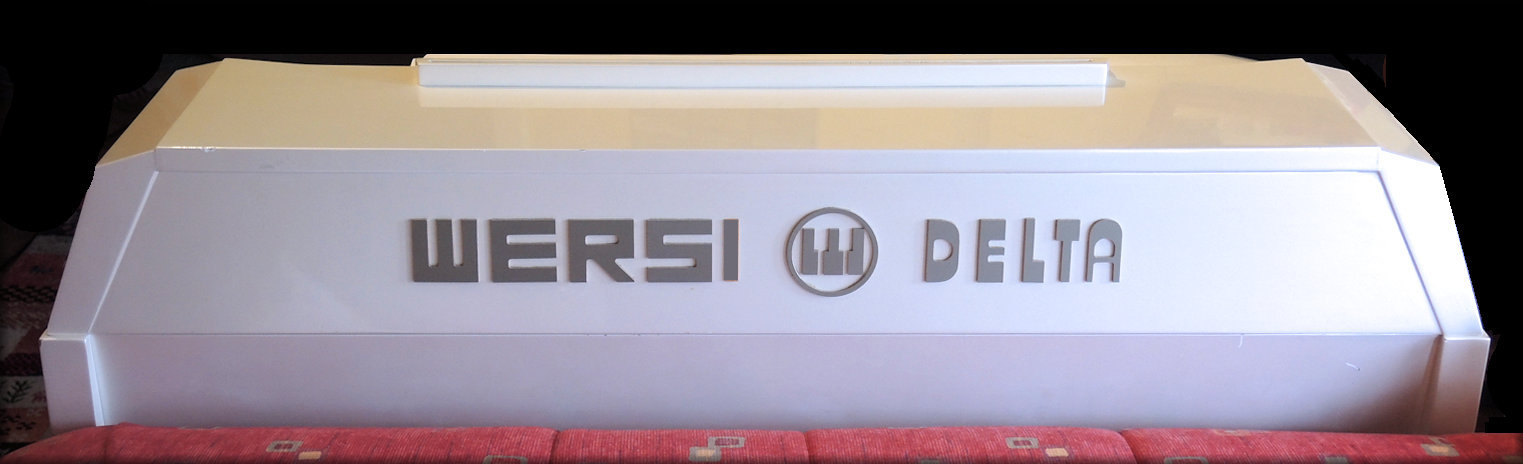

Von dieser Orgel kann ich hier nur den Aufbau des Gehäuses zeigen,

da ich es leer, ohne die kpl. Technik übernommen habe,

um mein YAMAHA®-Tyros®-Keyboard hineinzubauen.

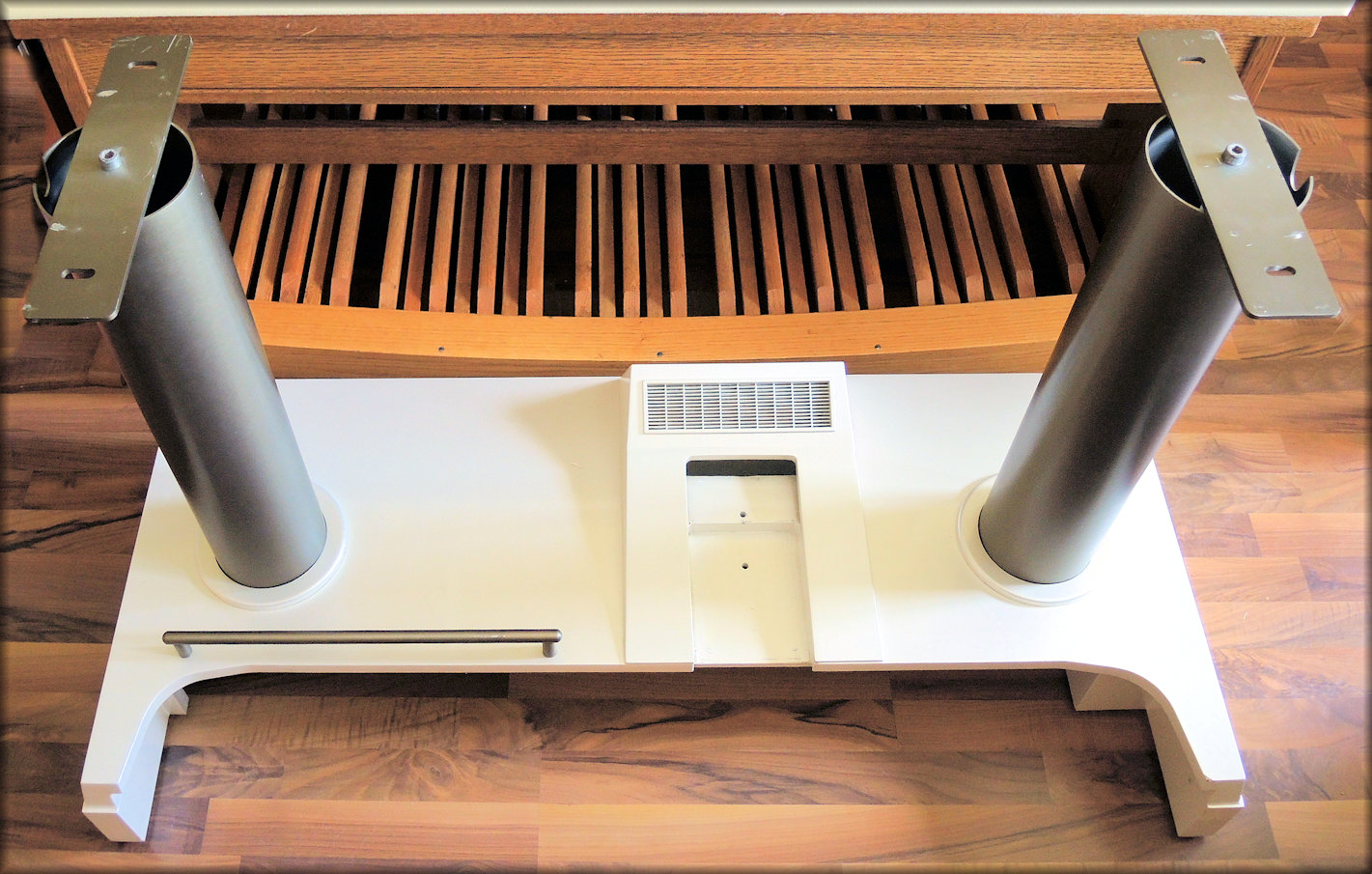

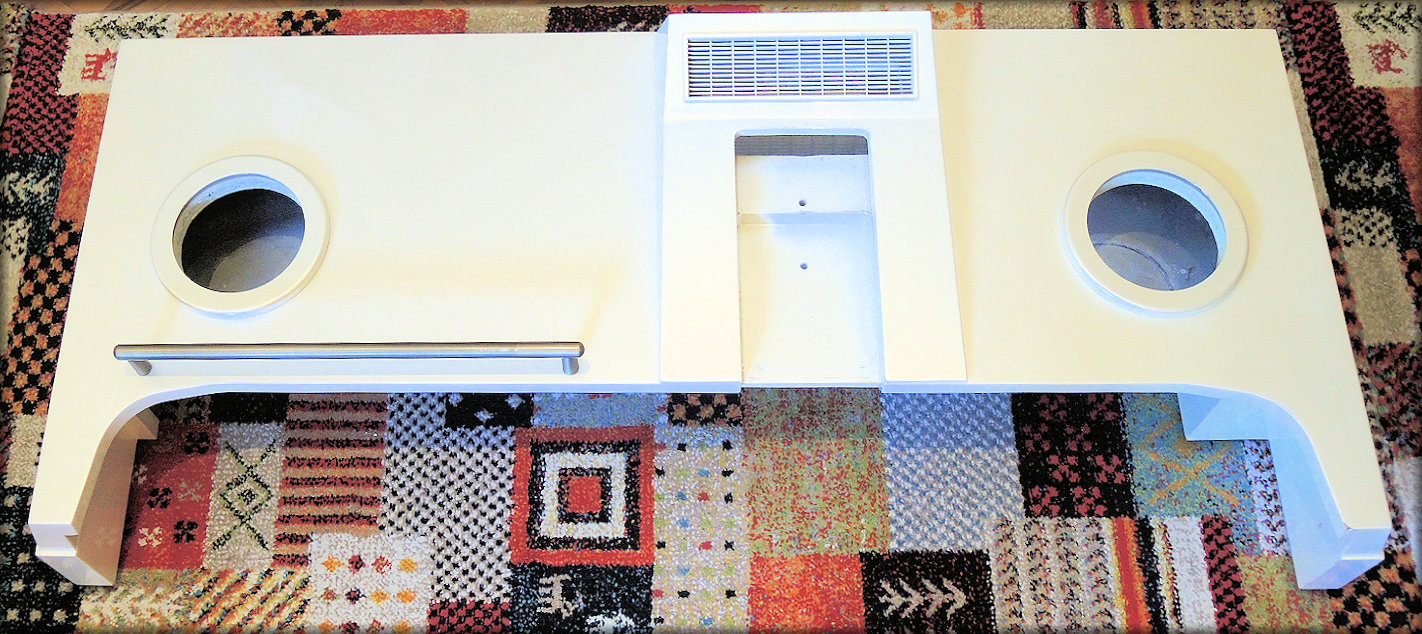

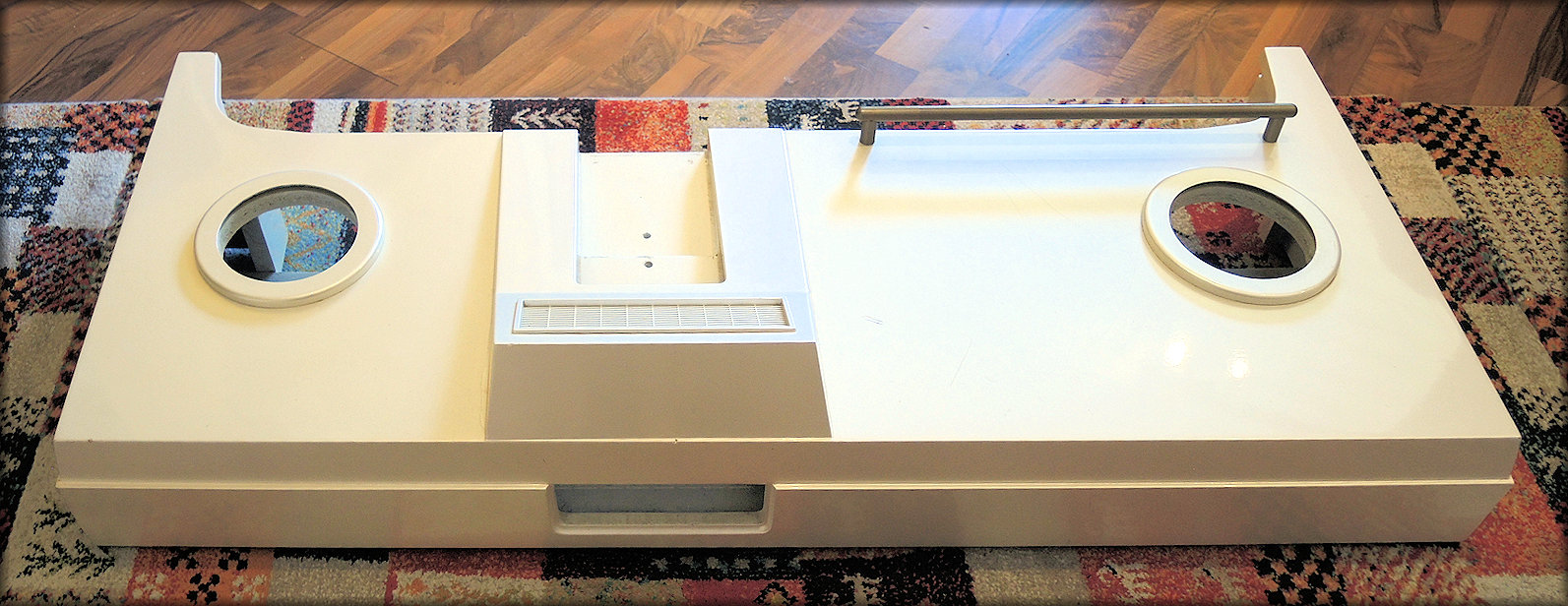

Der Bodenkasten mit den Öffnungen zur Aufnahme der Säulen.

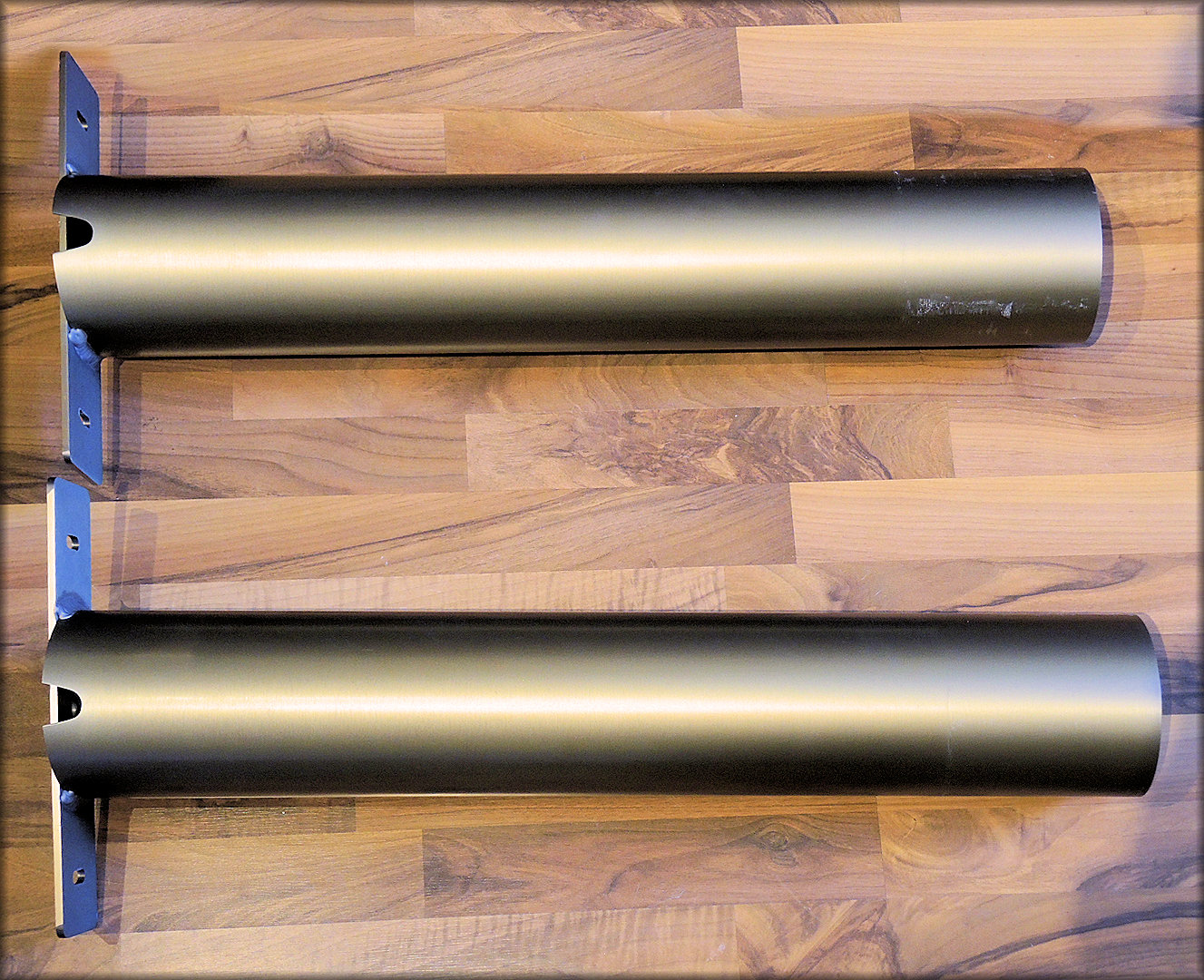

Die Säulen mit den Tragplatten für den Spieltisch. (Die Aussparungen sind Kabelauslässe.)

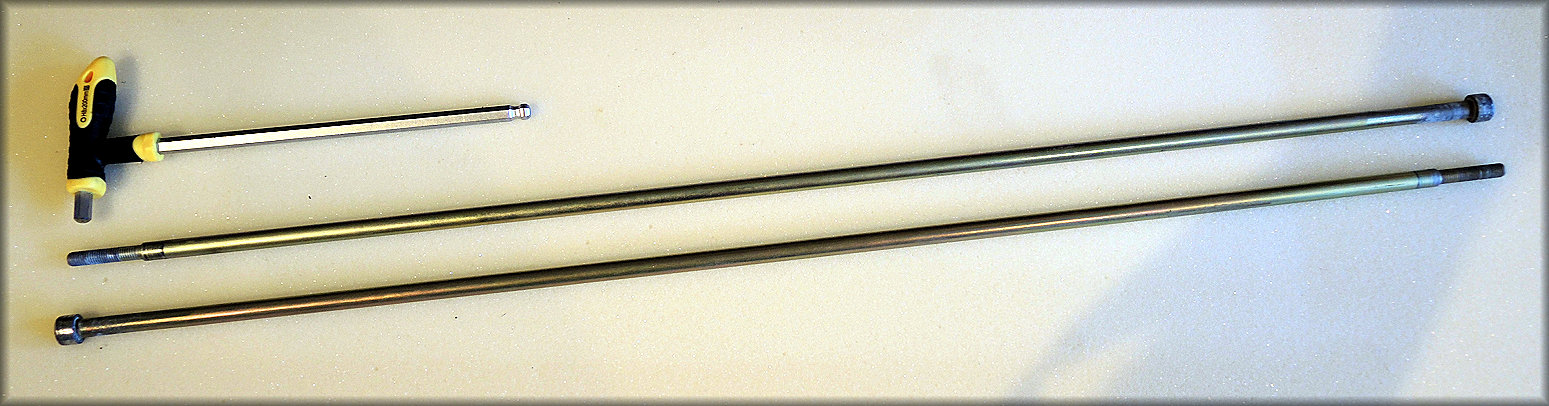

Mit diesen langen Inbus-Gewindeschrauben werden die Säulen von oben her im Bodenkasten fixiert.

Vor dem endgültigen Festziehen der langen Schrauben ist darauf zu achten,

dass die Tragplatten parallel zu den Seitenkanten des Bodenkastens verlaufen,

damit sie mit den Gewindelöchern des Spieltisches fluchten.

(Die Kabelauslassöffnungen am oberen Ende der Säulen zeigen nach außen!)

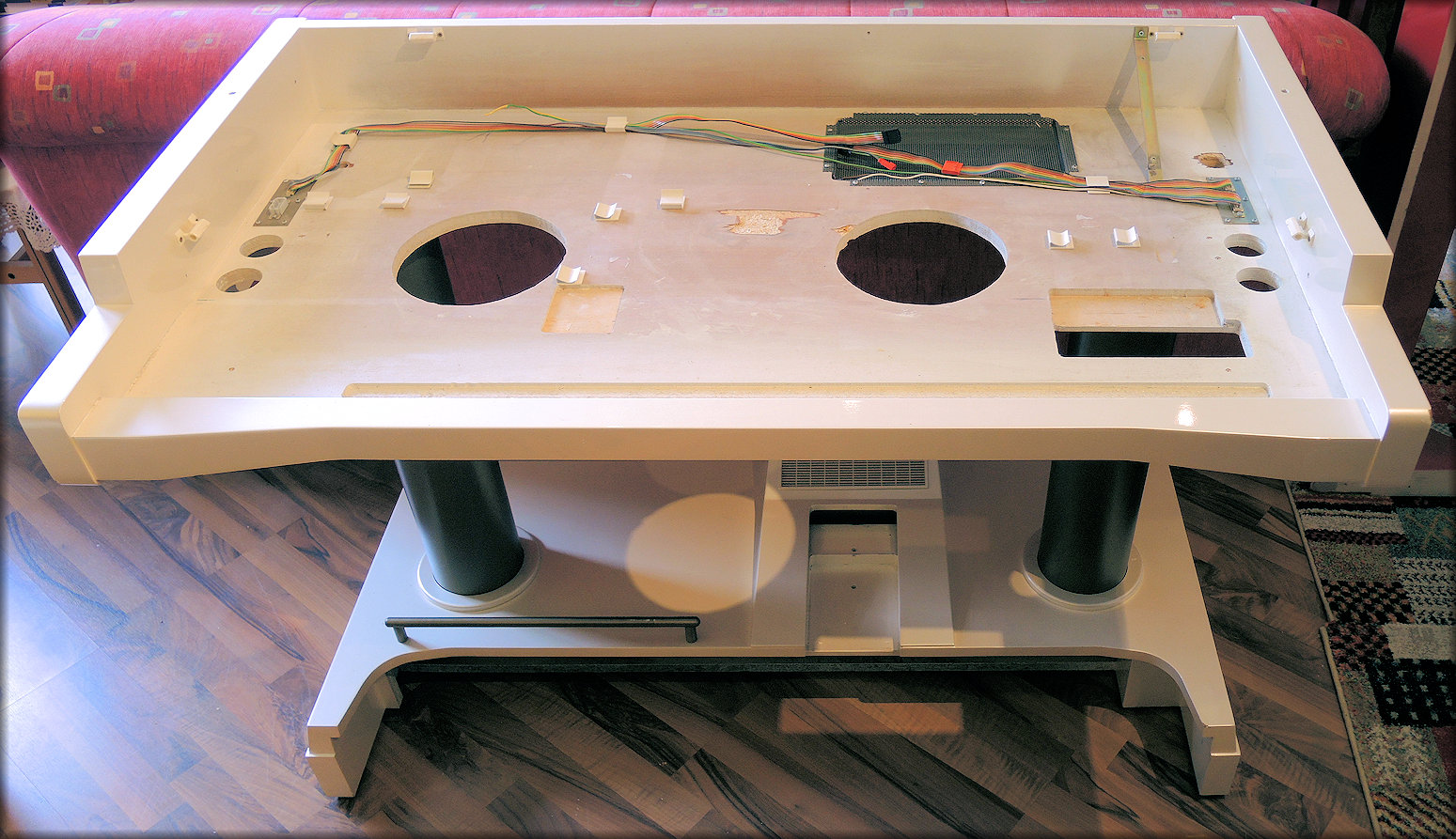

Der Spieltisch wird auf die Tragplatten gelegt und so ausgerichtet, dass diese mit vier kurzen

Gewindeschrauben (M 8) von unten am Boden des Spieltisches befestigt werden können.

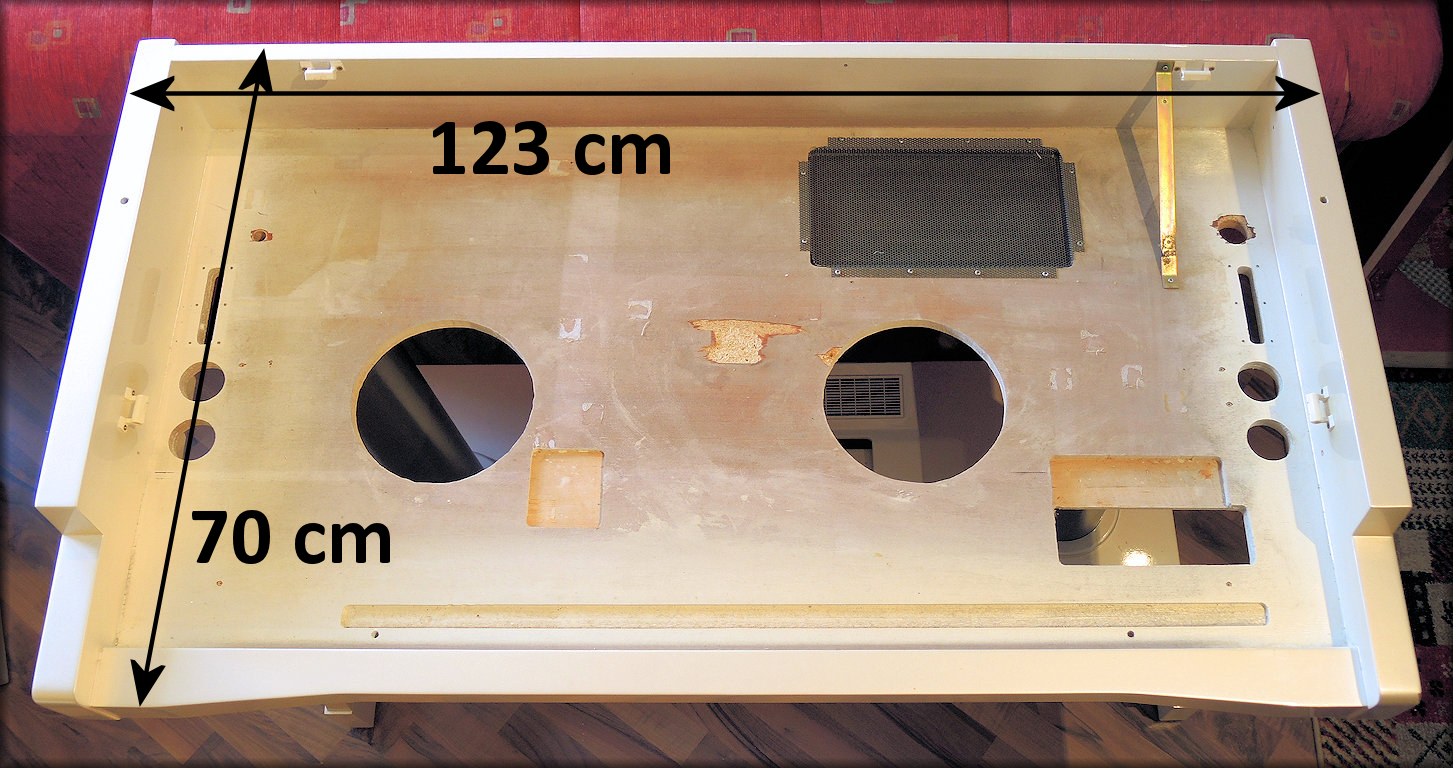

Die innere Breite entspricht genau der Breite meines Keyboards plus einiger mm Luft.

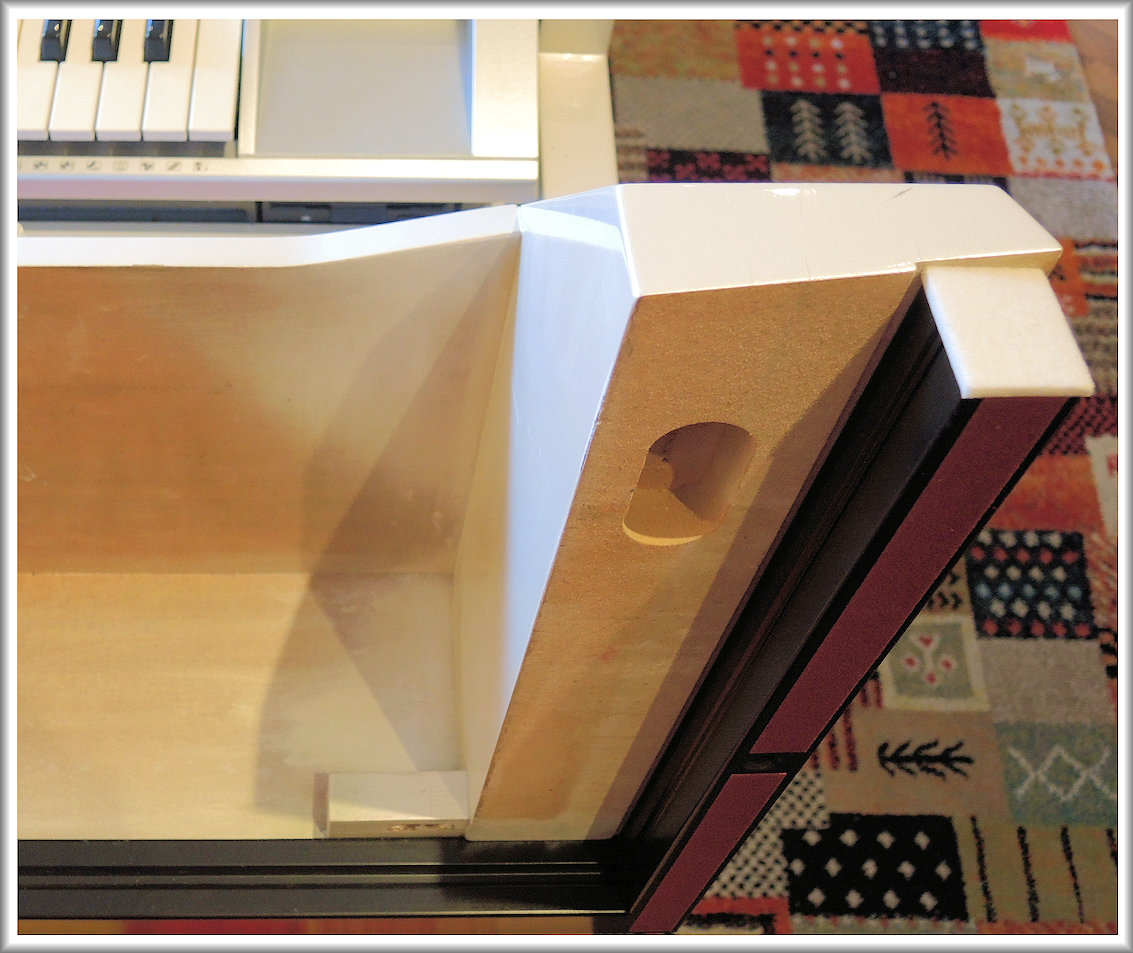

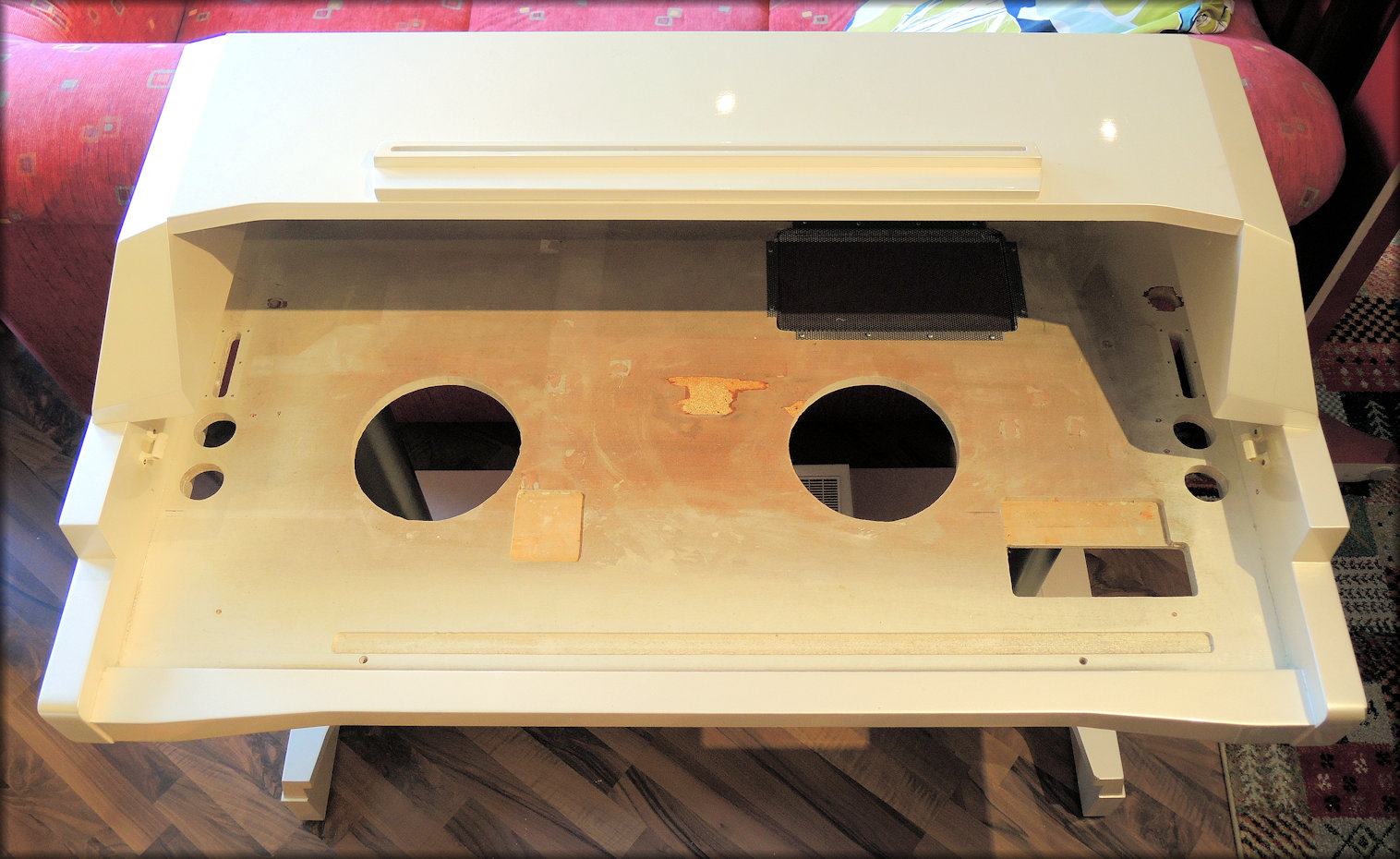

Nach Auflegen des Gehäuse-Oberteils musste ich feststellen, dass die lichte Höhe unter den breiten,

nach Innen hineinragenden Seitenstollen für den Einbau meines Keyboards nicht ausreicht.

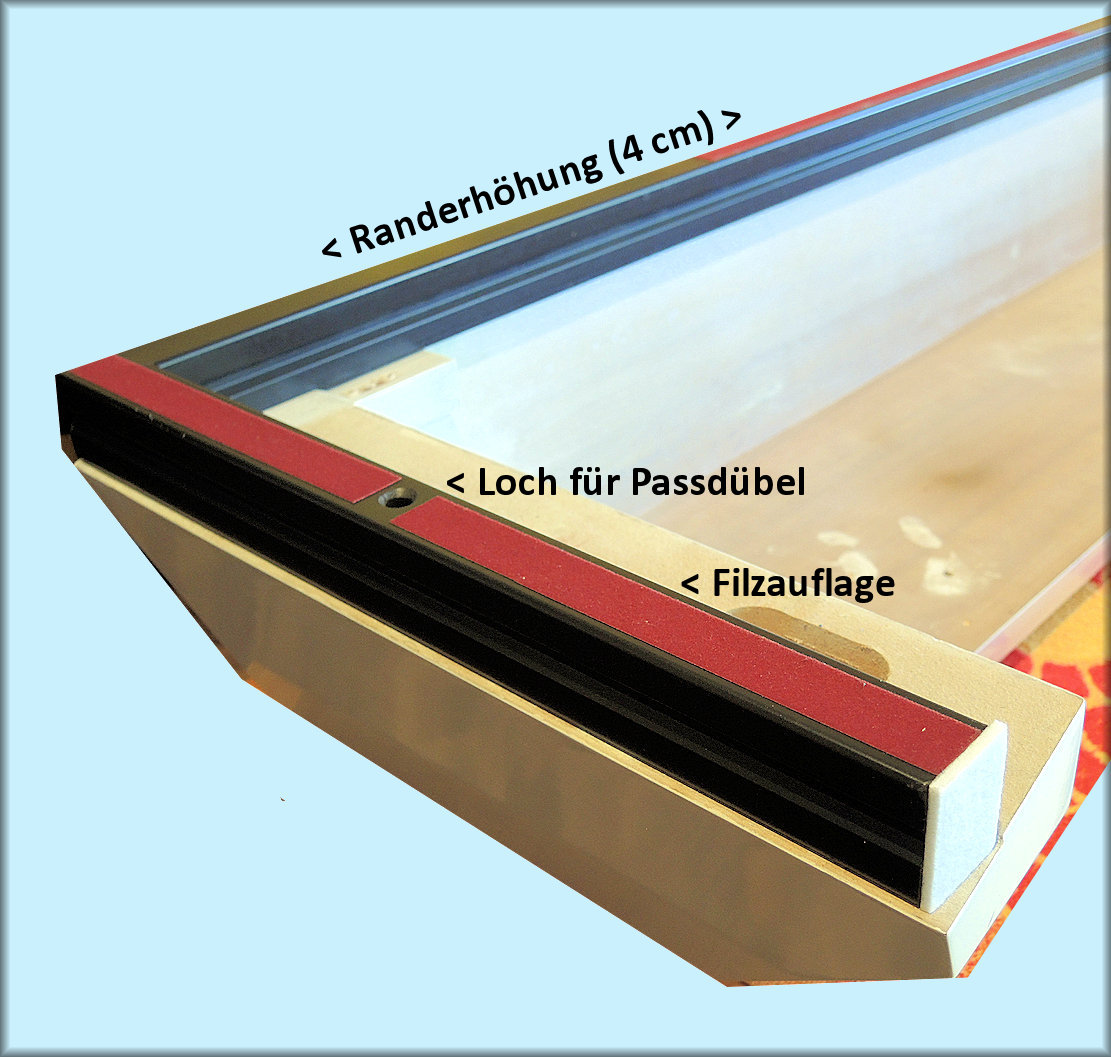

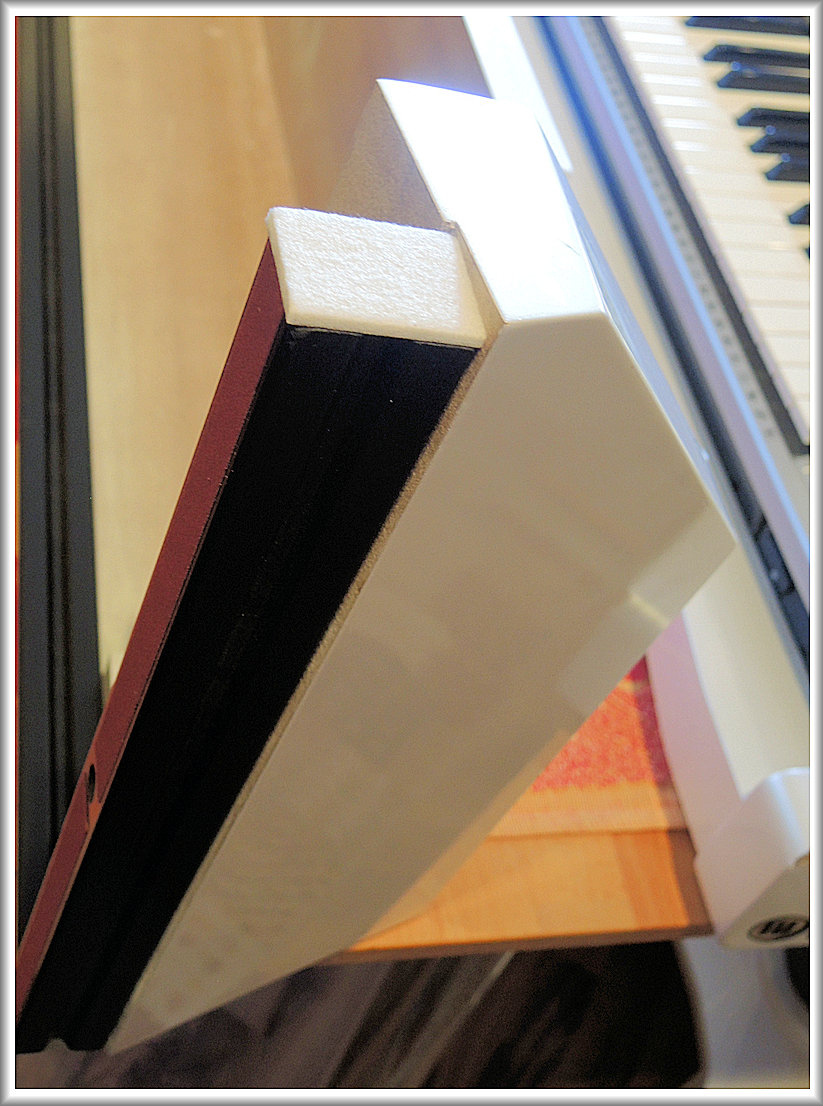

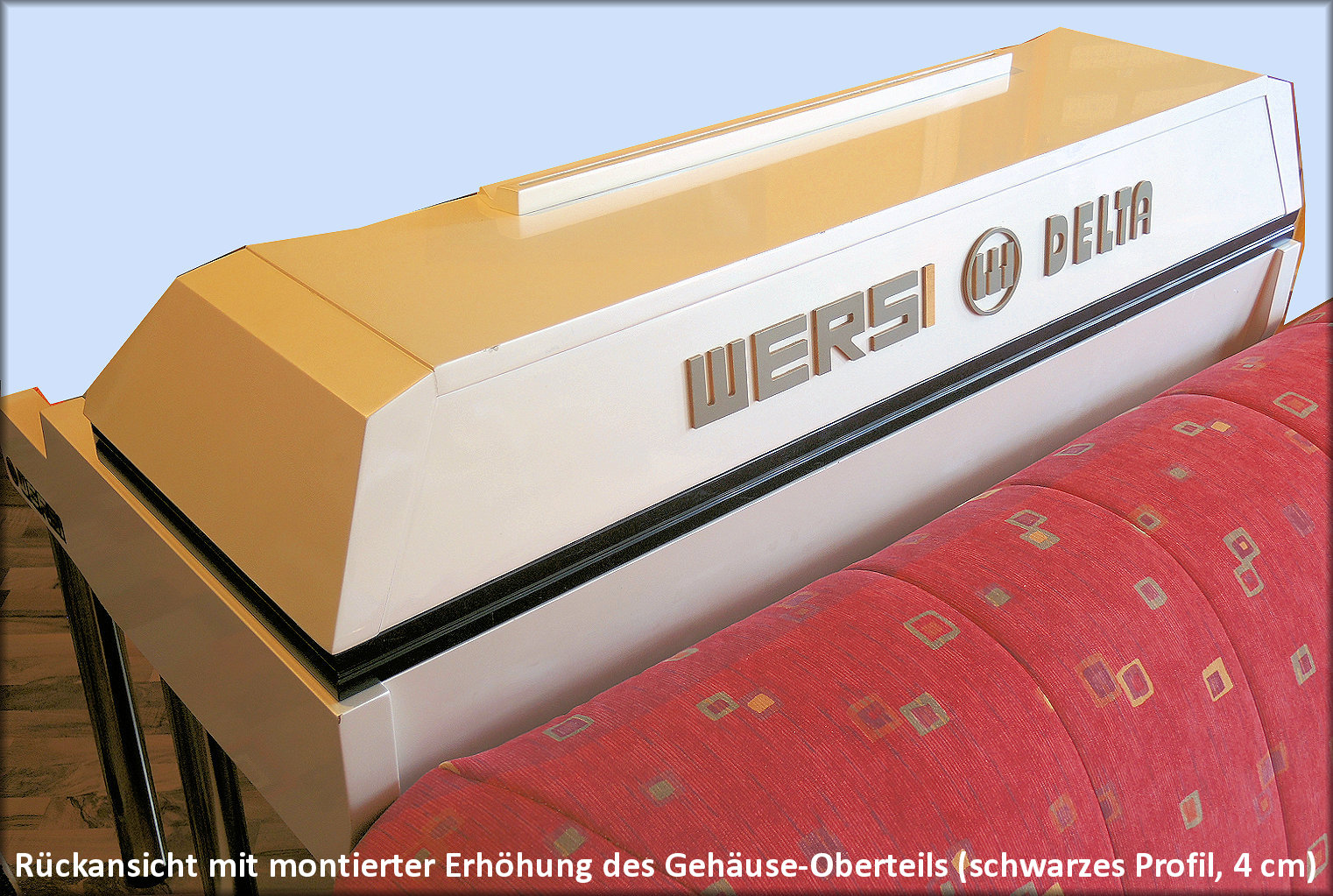

Aus diesem Grunde habe ich ein 4 cm hohes Profil zwischen Gehäuseober- und -unterteil eingebaut.

Bei den schwarzen Kunststoff-Profilen handelt es sich um Unterlagen für den Holzterrassenbau aus dem Baumarkt.)

Die weißen Filz(gleiter)platten an den Profilenden dienen als Verschluss der Profilöffnung und der Optik.

Nach Einsetzen des Keyboards passt nun alles.

(Die oberen Lautsprecher habe ich später quer montiert, damit sie freier abstrahlen können (siehe Bild unten).

Das schwarze Erhöhungsprofil eignet sich auch gut, um einen LED-Streifen daran anzubringen.

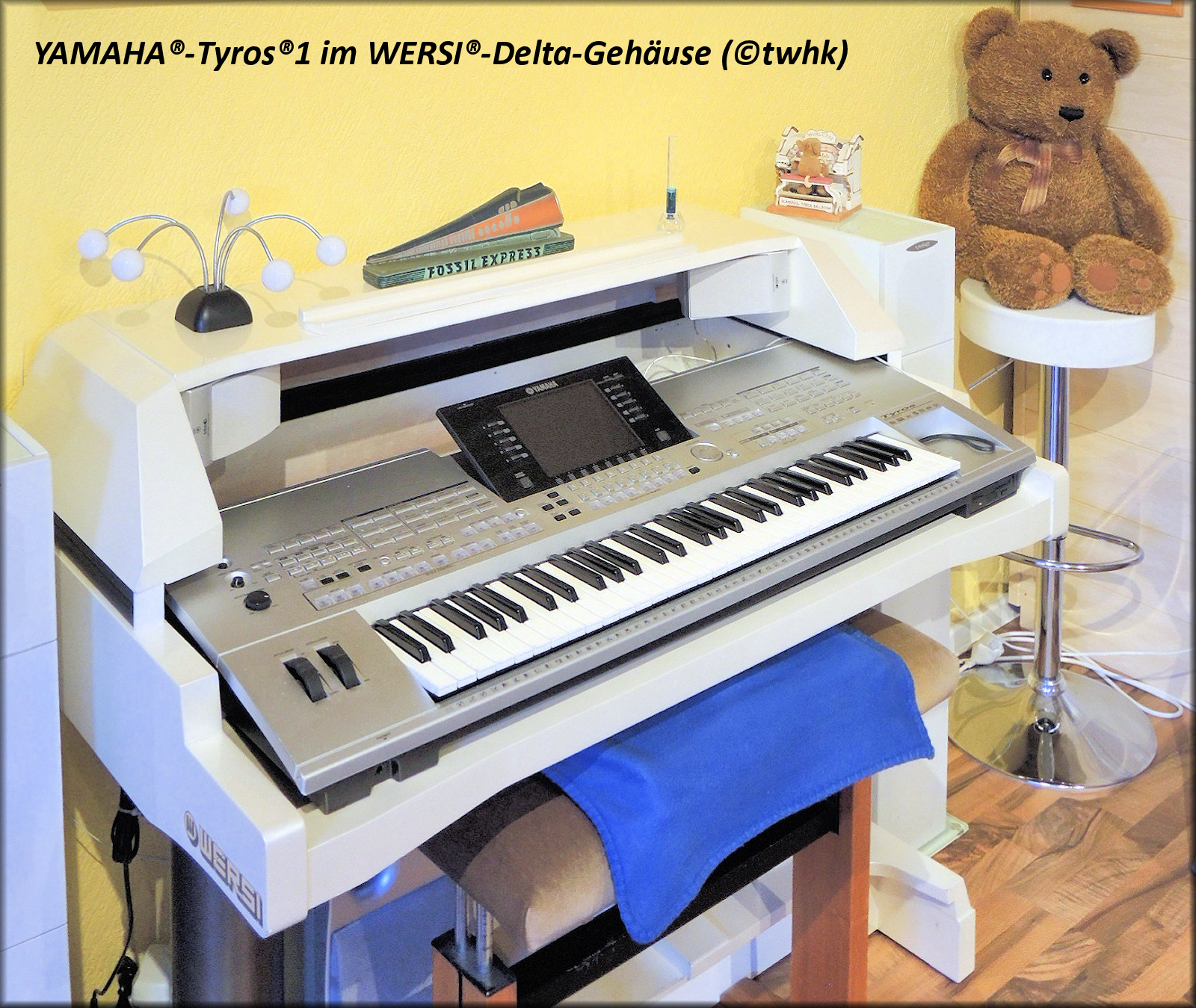

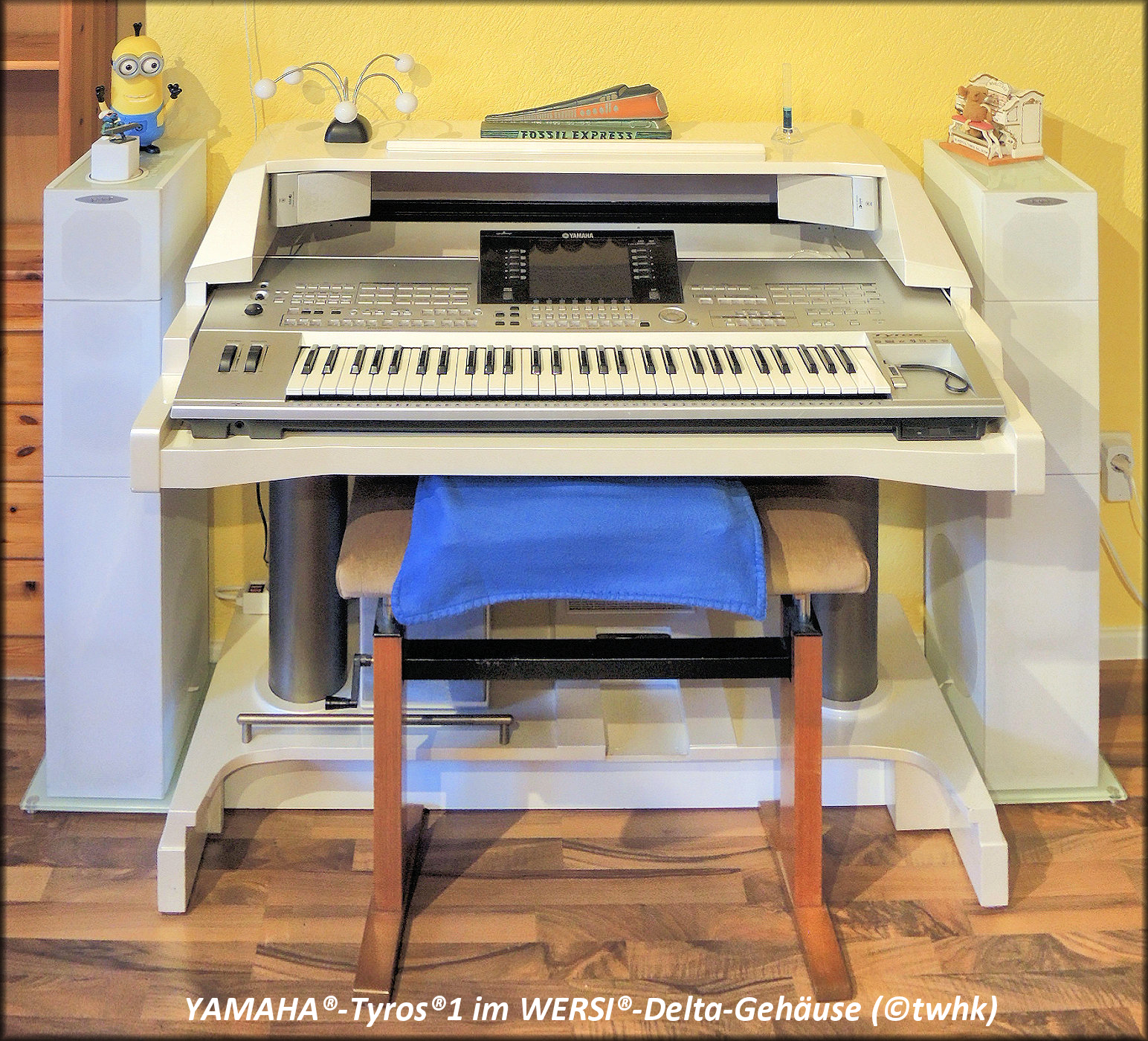

Hier steht nun das YAMAHA®-Tyros®-(1)-Keyboard im WERSI®-Delta-Gehäuse am neuen Ort.

Idee und Umsetzung (©): Thomas W. H. Koppermann ("twhk"), 23881 Bälau, Deutschland
